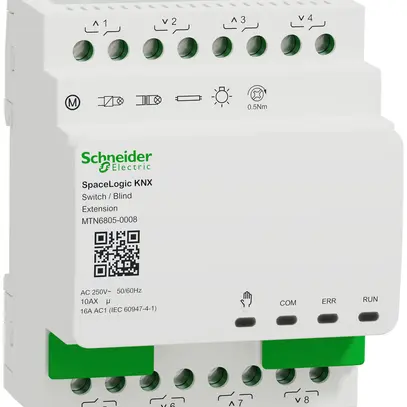

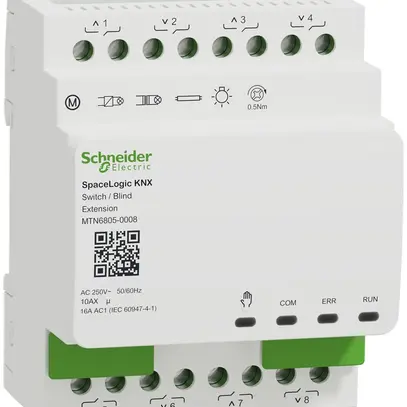

Actionneur de commutation/store Schneider Electric SpaceLogic, avec coupleur de bus, tension d'alimentation via le maître: bus KNX, env. 6.5 mA (maître), env. 9 mA (maître + 1 extension), env. 12.5 mA (maître + 2 extensions), tension nominale: AC 250 V, 50…60 Hz, IEC 60947-4-1 / 10 A, IEC 60669-2-5 pour chaque canal de volet roulant: charge moteur 1000 VA pour chaque sortie de commutation, charge nominale: lampes à incandescence: 2300 W, lampes halogènes: 2300 W, LED: 200 W, charge capacitive: 10 AX, max. 140 μF, charge inductive: 10 A, cosφ= 0.6, données du relais: courant d'appel = max. 800 A/200 μs, max. 165 A/20 ms
| mode de montage | AMD |
| indice de protection (IP) | IP20 |
| type de courant | AC |
| avec affichage LED | Oui |
| profondeur min. du boîtier d'appareil | 66 mm |
| nombre d'entrées | 8 |
| largeur en unités de division | 4 |
| radio bidirectionnelle | Non |
| système bus KNX-RF (radio) | Non |
| système bus LON | Non |
| autres systèmes de bus | sans |
| système bus Powernet | Non |
| système bus, bus radio | Non |
| système bus KNX | Oui |
| raccordement bus inclu | Oui |
| capacité de coupure max. | 2300 W |
| module bus démontable | Oui |
| fonction enclencher | Oui |
| commande sur place/manuelle | Oui |
| courant de coupure ohmique | 16 A |
| nombre max. de sorties de stores | 4 |
| Type de commutateur | Actionneur de commutation & Jalousie |
