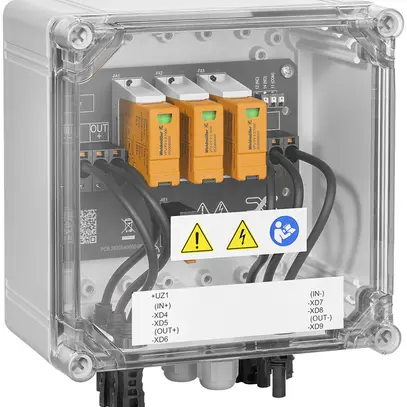

Coffret de raccordement de générateur Weidmüller GAK PVN1M1I2SXFXV1O2TXPX11, pour onduleur avec 1 MPP-Tracker, convient pour la protection du coté DC, tension max. de la branche Uoc: 1100 V DC, jusqu'à 2 entrées par MPP-Tracker, raccordement par connecteur MC4, compatible avec câble du type TÜV 2 Pfg1169/08.07 / EN 50618:2068, sans interrupteur DC, 1 parafoudre combiné classe/type I + II avec contact de signalisation, connexion du contact de signalisation par presse-étoupe (Ø 8…12 mm) section de câble max.: 1.5 mm², raccordement de la terre fonctionnelle par presse-étoupes (Ø 8…12 mm) section du conducteur: 16 mm², conformément à la norme ensembles d'appareillage à basse tension - partie 1: spécifications générales (IEC 61439-1:2011, modifié) + BS EN 61439-2:2011
| matériau | matière synthétique |
| largeur | 200 mm |
| couleur | gris |
| hauteur | 240 mm |
| mode de montage | apparent |
| profondeur | 132 mm |
| indice de protection (IP) | IP65 |
| température d'utilisation | -25 - 50 °C |
| tension nominale DC | 1000 V |
| nombre d'entrées | 2 |
| type d'entrée | autre |
| courant d'impact de fuite nominal (8/20) | 20 kA |
| niveau de protection | 3.8 kV |
| niveau de protection L-N | 3.8 kV |
| forme de réseau TN-C-S | Non |
| forme de réseau TT | Non |
| forme de réseau TN-S | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN | Non |
| forme de réseau IT | Non |
| forme de réseau DC | Oui |
| niveau de protection N-PE | 3.8 kV |
| tension PV max. | 1100 V |
| classe d'essai type 3 | Non |
| résistance au court-circuit (Icssr) | 11000 kA |
| courant de décharge (8/20) max. | 40 kA |
| classe d'essai type 2 | Oui |
| classe d'essai type 1 | Oui |
