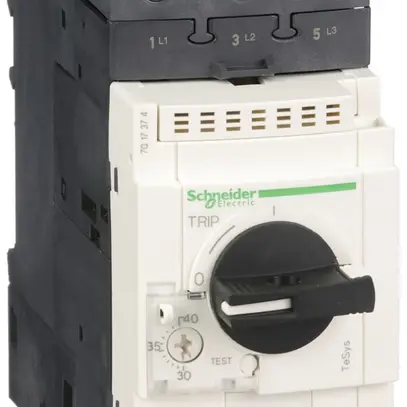

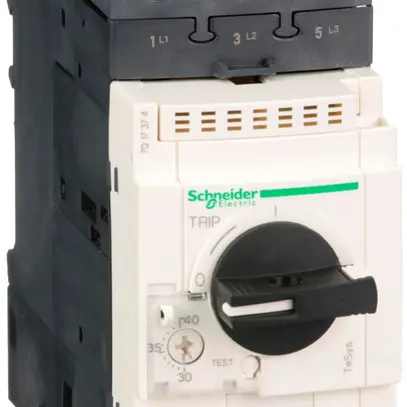

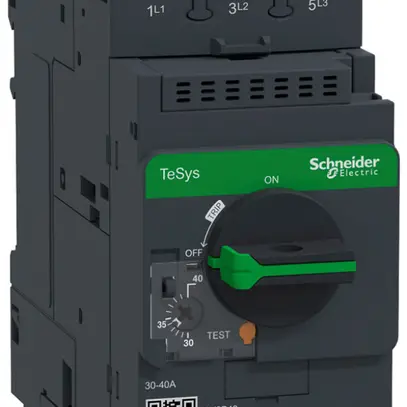

Disjoncteur de moteur AMD Schneider Electric GV3, commande par bouton rotatif, tenue aux courts-circuits ≤ 32 A, bornes de raccordement 1×25+1×35 mm², hauteur avec manette 136 mm, bornes à vis, hauteur nominale 132 mm, 3 UM, fusible 400 V rapide/lent nécessaire en amont
largeur | 55 mm |
hauteur | 132 mm |
profondeur | 136 mm |
indice de protection (IP) | IP20 |
avec protection thermique | Oui |
nombre de pôles | 3 |
type de construction d'appareil | appareil complet dans boîtier |
type d'élément d'actionnement | bouton rotatif |
courant permanent assigné Iu | 40 A |
mode de raccordement de circuit principal | raccordement à vis |
tension de service assignée | 690 - 690 V |
puissance de service assignée à AC-3, 400 V | 18.5 kW |
zone de réglage du disjoncteur de surcharge | 30 - 40 A |
avec déclencheur à sous-tension intégré | Non |
plage de réglage du déclencheur de coupe-circuit sans retardement | 560 - 560 A |
sensible à la défaillance de phase | Oui |
courant assigné de sécurité de coupure au coupe-circuit Icu à 400 V, AC | 50 kA |
puissance de service assignée à AC-3, 230V | 11 kW |
technique de déclenchement | thermomagnétique |
avec commutateur auxiliaire intégré | Non |
