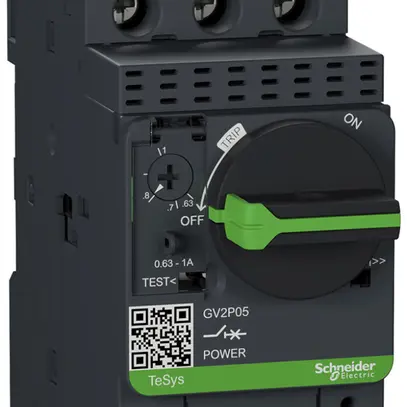

Disjoncteur de moteur AMD Schneider Electric GV2 P, en matière synthétique, blanc/noir, commande par bouton rotatif, tenue aux courts-circuits ≤ 14 A, bornes de raccordement 6 mm², hauteur avec manette 97 mm, bornes à vis, hauteur nominale 82 mm, 2.5 UM
largeur | 44.5 mm |
hauteur | 89 mm |
profondeur | 97 mm |
indice de protection (IP) | IP20 |
avec protection thermique | Oui |
nombre de pôles | 3 |
type de construction d'appareil | appareil complet dans boîtier |
type d'élément d'actionnement | bouton rotatif |
courant permanent assigné Iu | 1 A |
mode de raccordement de circuit principal | raccordement à vis |
tension de service assignée | 690 - 690 V |
puissance de service assignée à AC-3, 400 V | 0.25 kW |
zone de réglage du disjoncteur de surcharge | 0.63 - 1 A |
avec déclencheur à sous-tension intégré | Non |
plage de réglage du déclencheur de coupe-circuit sans retardement | 13 - 13 A |
sensible à la défaillance de phase | Oui |
courant assigné de sécurité de coupure au coupe-circuit Icu à 400 V, AC | 100 kA |
puissance de service assignée à AC-3, 230V | 0.18 kW |
technique de déclenchement | thermomagnétique |
avec commutateur auxiliaire intégré | Non |
