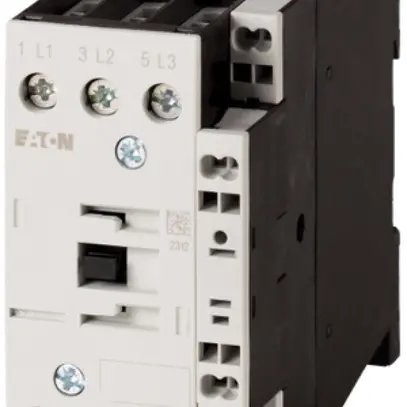

Contacteur de puissance Eaton, contacteurs de puissance jusqu'à 170 A, catégorie d'emploi AC-1: charges non inductives ou faiblement inductives, fours à résistances, AC-3 (moteurs à cage): démarrage, coupure des moteurs lancés), AC-4 (moteurs à cage): démarrage, freinage par contre-courant, inversion de marche, marche par à-coups, compatible également avec les moteurs de classe d'efficacité IE3, les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage, bornes à ressort aux raccordements auxiliaires et de commande, courant assigné d’emploi AC-3 380…400 V: Ie= 25 A, courant assigné d’emploi AC-1 courant thermique conventionnel, 50…60 Hz nu à 40 °C: Ith= Ie= 45 A, sous enveloppe: Ith= 36 A, courant assigné d’emploi AC-1 courant thermique conventionnel 1 pôle nu: Ith= 100 A, sous enveloppe: Ith= 90 A, puissance assignée d'emploi max. moteurs triphasés 50…60 Hz AC-3 220…230 V: P= 7.5 kW, 380…400 V: P= 11 kW, 660…690 V: P= 14 kW, puissance assignée d'emploi max. moteurs triphasés 50…60 Hz AC-4 220…230 V: P= 3.5 kW, 380…400 V: P= 6 kW, 660…690 V: P= 8.5 kW, combinable avec contacts auxiliaires: DILA-XHIC(V), contacts selon EN 50012, raccordement circuit auxiliaire, bobine et circuit principal par bornes à ressort, raccordement circuit principal par bornes à vis, circuit de protection intégré dans l'électronique de commande, contact miroir, type de courant AC/DC: avec bobine à courant continu
| largeur | 45 mm |
| hauteur | 85 mm |
| profondeur | 97.4 mm |
| approprié pour montage sur rail | Non |
| tension d'alimentation de commande assignée DC | 24 - 27 V |
| type de tension pour actionnement | DC |
| courant de service assigné Ie à AC-1, 400 V | 45 A |
| puissance d'exploitation nominale NEMA | 11 kW |
| mode de raccordement de circuit principal | raccordement à vis |
| nombre de contacts auxiliaires, ouvreurs | 1 |
| nombre de contacts auxiliaires, fermeurs | 0 |
| nombre d'ouvreurs, contacts principaux | 0 |
| nombre de fermeurs, contacts principaux | 3 |
| courant de service assigné Ie à AC-3, 400 V | 25 A |
| puissance de service assignée à AC-3, 400 V | 11 kW |
| puissance de service de mesure à AC-4, 400 V | 6 kW |
| courant de service de mesure Ie à AC-4, 400 V | 13 A |
