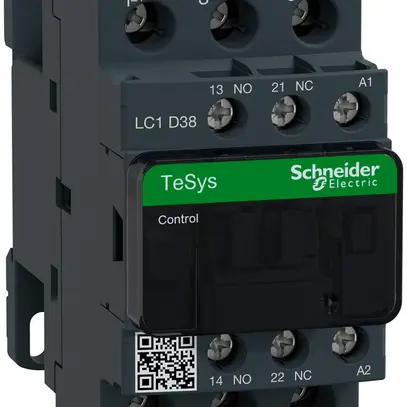

Contattore Schneider Electric TeSys LC1 D09…LC1 D95, EN 60947-1 /-4-1, per la commutazione di motori ≤ 7.5 kW a 400 V, tolleranza della tensione di comando -20 %/+10 %, tensione di contatto ≤ 690 V AC, contatti ausiliari fissi AC11 10 A 690 V AC, interruttore ausiliario frontale, moduli inseribili lateralmente, coperchio piombabile, fissaggio a vite, morsetti a vite, LC1 D09…LC1 D38, 2 contatti ausiliari, a scatto su guida profilata EN 50022-35
| larghezza | 45 mm |
| altezza | 85 mm |
| profondità | 101 mm |
| adatto per installazione in serie | No |
| tensione di alimentazione pilota nominale AC 60 Hz | 48 - 48 V |
| tensione di alimentazione pilota nominale AC 50 Hz | 48 - 48 V |
| tipo di tensione per l’azionamento | AC |
| corrente d’esercizio nominale Ie per AC-1, 400 V | 50 A |
| tipo di collegamento circuito elettrico principale | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo | 1 |
| numero di contatti ausiliari, contatti di chiusura | 1 |
| numero di contatti di apertura, contatti principali | 0 |
| numero di contatti di chiusura, contatti principali | 3 |
| corrente d’esercizio nominale Ie per AC-3, 400 V | 38 A |
| potenza d’esercizio nominale per AC-3, 400 V | 18.5 kW |
| potenza d’esercizio nominale per AC-4, 400 V | 7.5 kW |
| corrente d’esercizio nominale Ie per AC-4, 400 V | 18 A |
