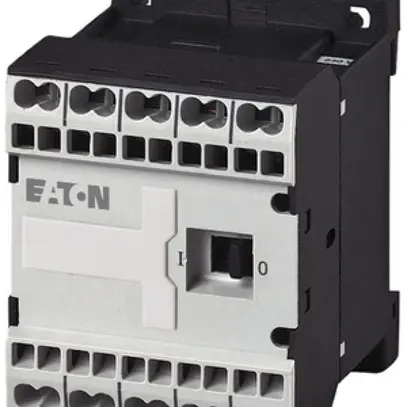

Contattore di potenza Eaton, applicazione: contattore miniaturizzato per motori e carichi ohmici, contattori di potenza DILEM, categoria d'uso AC-1: carico non induttivo o debolmente induttivo, forni a resistenza, AC-3 (motori a gabbia): avviare, disinserire durante la corsa, AC-4 (motori a gabbia): avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, utilizzabile anche per motori della classe di efficienza IE3, gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione, con contatti ausiliari, corrente nominale d'impiego AC-3 380…400 V: Ie= 9 A, corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 50…60 Hz a giorno a 40 °C: Ith= Ie= 22 A, in custodia: Ith= 16 A, corrente nominale d'impiego AC-1 corrente termica convenzionale 1 polo a giorno: Ith= 50 A, in custodia: Ith= 40 A, max. potenza nominale d'impiego per motori trifase 50…60 Hz AC-3 220…230 V: P= 2.2 kW, 380…400 V: P= 4 kW, 660…690 V: P= 4 kW, max. potenza nominale d'impiego per motori trifase 50…60 Hz AC-4 220…230V: P= 1.5 kW, 380…400 V: P= 3 kW, 660…690 V: P= 3 kW, utilizzo con: …DILEM-C, …DILE-C, tipo di corrente AC/DC: comando in corrente alternata
| larghezza | 45 mm |
| altezza | 58 mm |
| profondità | 52 mm |
| adatto per installazione in serie | No |
| tensione di alimentazione pilota nominale AC 60 Hz | 240 - 240 V |
| tensione di alimentazione pilota nominale AC 50 Hz | 230 - 230 V |
| tipo di tensione per l’azionamento | AC |
| corrente d’esercizio nominale Ie per AC-1, 400 V | 22 A |
| potenza d’esercizio nominale NEMA | 3.7 kW |
| tipo di collegamento circuito elettrico principale | raccordo a molla |
| numero di contatti ausiliari, contatti di riposo | 0 |
| numero di contatti ausiliari, contatti di chiusura | 1 |
| numero di contatti di apertura, contatti principali | 0 |
| numero di contatti di chiusura, contatti principali | 3 |
| corrente d’esercizio nominale Ie per AC-3, 400 V | 9 A |
| potenza d’esercizio nominale per AC-3, 400 V | 4 kW |
| potenza d’esercizio nominale per AC-4, 400 V | 3 kW |
| corrente d’esercizio nominale Ie per AC-4, 400 V | 6.6 A |
