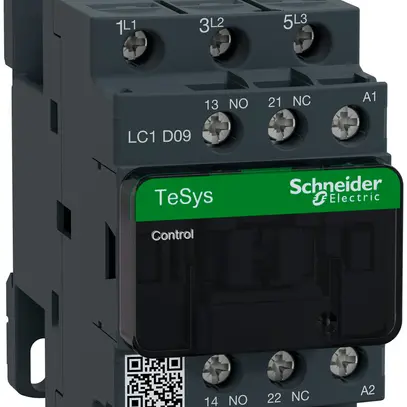

Schütz Schneider Electric TeSys LC1 D09P7…LC1 D95P7, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, 2 Hilfskontakte, Un ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, Schraubklemmen, LC1 D09P7…LC1 D38P7, aufschnappbar auf Profilschiene EN 50022-35, 45×77×86 mm
| Geeignet für Reiheneinbau | Nein |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 - 24 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 - 24 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schliesser | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schliesser als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2.2 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
