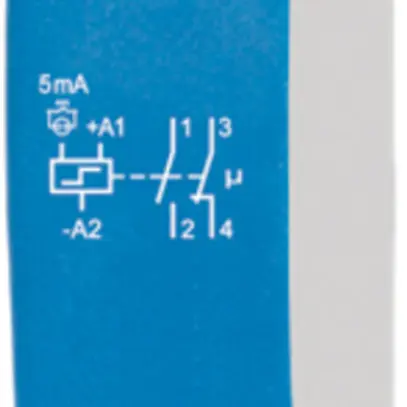

Teleruttore AMD Eltako ES12, alloggiamento in materia sintetica blu, T -20…50 °C, corrente della lampada al neon ≤ 5 mA a 230 V, commutazione dei contatti grazie alla tecnologia duplex a zero crossing quando L+N collegato, nessuna perdita di alimentazione della bobina, assegnazione dei morsetti identica a quella degli interruttori meccanici a gradino S12…100, s12…200 e S12-110
| modo di montaggio | barra DIN |
| adatto a comando manuale | No |
| tipo di tensione di alimentazione | AC/DC |
| tensione di alimentazione | 250 - 250 V |
| profondità di incasso | 58 mm |
| numero di contatti invertitori | 0 |
| numero di contatti di chiusura | 1 |
| numero di contatti di riposo | 1 |
| funzione | interruttore elettronico |
| larghezza in unità di suddivisione | 1 |
| tensione di commutazione nominale | 16 A |
| No | |
| max. corrente di commutazione (cos phi = 0,6) | 4 A |
| tipo di tensione di comando 1 | AC/DC |
| tensione di comando 1 | 12 - 230 V |
| frequenza della tensione di comando 1 | 50 - 50 Hz |
| carico max. della lampada fluorescente (compensazione parallela) | 500 VA |
| carico max. della lampada fluorescente (circuito duo) | 1000 VA |
| carico max. della lampada fluorescente | 1000 VA |
| carico max. lampada a incandescenza | 2000 W |
| System Smart-Home | Eltako Funksystem |
