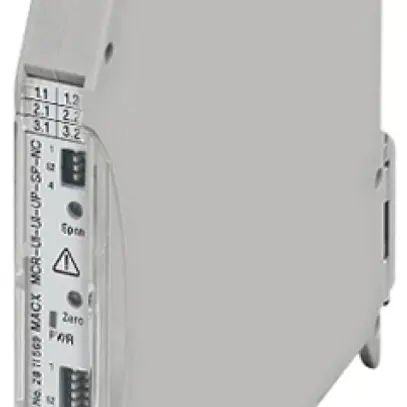

Isolatore galvanico Phoenix Contact MACX MCR-UI-UI-UP-SP-NC, con separazione galvanica e alimentazione a range esteso (24…230 V AC/DC). DIP switch frontali, più di 1600 diverse possibilità di conversione del segnale impostabili, configurazione standard (IN 0…10 V / OUT 0…20 mA), connessione a molla, SIL 2 secondo IEC 61508
| larghezza | 12.5 mm |
| altezza | 116 mm |
| modo di montaggio | fissaggio a scatto guida portante |
| profondità | 113.7 mm |
| grado di protezione (IP) | IP20 |
| tipo di alimentazione elettrica | attivo |
| temperatura d’esercizio | -20 - 70 °C |
| tipo di collegamento elettrico | raccordo a molla |
| numero di canali | 1 |
| SIL secondo IEC 61508 | 2 |
| tipologia costruttiva dell'apparecchio | apparecchio da incasso |
| deriva di temperatura | 0.0075 %/K |
| uscita di segnalazione guasti | No |
| separazione galvanica tra gli ingressi | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR | No |
| numero di zone d’ingresso -60 mV ... +60 mV | 1 |
| numero di zone d’ingresso -500 mV ... +500 mV | 1 |
| numero di zone d’ingresso 5 V ... 1 V | 0 |
| numero di zone d’ingresso 5 V ... 0 V | 0 |
| numero di zone d’ingresso -5 V ... +5 V | 1 |
| numero di zone d’ingresso -5 mA ... +5 mA | 1 |
| numero di zone d’ingresso 4 mA ... 20 mA | 1 |
| numero di zone d’ingresso -300 mV ... +300 mV | 1 |
| numero di zone d’ingresso 20 mA ... 4 mA | 0 |
| numero di zone d’ingresso 20 mA ... 0 mA | 0 |
| numero di zone d’ingresso -20 V ... +20 V | 1 |
| numero di zone d’ingresso -20 mA ... +20 mA | 1 |
| numero di zone d’ingresso 2 V ... 10 V | 1 |
| numero di zone d’ingresso -2 V ... +2 V | 1 |
| numero di zone d’ingresso -100 mV ... +100 mV | 1 |
| numero di zone d’ingresso 10 V ... 2 V | 0 |
| numero di zone d’ingresso 10 V ... 0 V | 0 |
| numero di zone d’ingresso -10 V ... +10 V | 1 |
| numero di zone d’ingresso -10 mA ... +10 mA | 1 |
| numero di zone d’ingresso 1 V ... 5 V | 1 |
| numero di zone d’ingresso -1 V ... +1 V | 1 |
| numero di zone d’ingresso 0 mV ... 60 mV | 1 |
| numero di zone d’ingresso 0 mV ... 500 mV | 1 |
| numero di zone d’ingresso 0 V ... 5 V | 1 |
| numero di zone d’ingresso 0 mA ... 5 mA | 1 |
| numero di zone d’ingresso 0 mV ... 300 mV | 1 |
| numero di zone d’ingresso 0 V ... 30 V | 1 |
| numero di zone d’ingresso 0 V ... 24 V | 0 |
| numero di zone d’ingresso 0 mV ... 200 mV | 1 |
| numero di zone d’ingresso 0 V ... 20 V | 1 |
| numero di zone d’ingresso 0 mA ... 20 mA | 1 |
| numero di zone d’ingresso 0 V ... 2 V | 1 |
| numero di zone d’ingresso 0 mV ... 100 mV | 1 |
| numero di zone d’ingresso 0 V ... 10 V | 1 |
| numero di zone d’ingresso 0 mA ... 10 mA | 1 |
| numero di zone d’ingresso 0 V ... 1 V | 1 |
| numero di zone d’ingresso +5 V ... -5 V | 0 |
| numero di zone d’ingresso +10 V ... -10 V | 0 |
| numero di zone d’uscita 4 mA ... 20 mA | 1 |
| numero di zone d’uscita 0 mA ... 20 mA | 1 |
| carico | 600 - 1000 Ohm |
| numero di zone d’uscita -60 mV ... +60 mV | 0 |
| numero di zone d’uscita -500 mV ... +500 mV | 0 |
| numero di zone d’uscita 5 V ... 1 V | 0 |
| numero di zone d’uscita 5 V ... 0 V | 0 |
| numero di zone d’uscita -5 V ... +5 V | 1 |
| numero di zone d’uscita -5 mA ... +5 mA | 1 |
| numero di zone d’uscita -300 mV ... +300 mV | 0 |
| numero di zone d’uscita 20 mA ... 4 mA | 0 |
| numero di zone d’uscita 20 mA ... 0 mA | 0 |
| numero di zone d’uscita -20 V ... +20 V | 0 |
| numero di zone d’uscita -20 mA ... +20 mA | 1 |
| numero di zone d’uscita 2 V ... 10 V | 1 |
| numero di zone d’uscita -2 V ... +2 V | 0 |
| numero di zone d’uscita -100 mV ... +100 mV | 0 |
| numero di zone d’uscita 10 V ... 2 V | 0 |
| numero di zone d’uscita 10 V ... 0 V | 0 |
| numero di zone d’uscita -10 V ... +10 V | 1 |
| numero di zone d’uscita -10 mA ... +10 mA | 1 |
| numero di zone d’uscita 1 V ... 5 V | 1 |
| numero di zone d’uscita -1 V ... +1 V | 0 |
| numero di zone d’uscita 0 mV ... 60 mV | 0 |
| numero di zone d’uscita 0 mV ... 500 mV | 0 |
| numero di zone d’uscita 0 V ... 5 V | 1 |
| numero di zone d’uscita 0 mA ... 5 mA | 1 |
| numero di zone d’uscita 0 mV ... 300 mV | 0 |
| numero di zone d’uscita 0 V ... 30 V | 0 |
| numero di zone d’uscita 0 V ... 24 V | 0 |
| numero di zone d’uscita 0 mV ... 200 mV | 0 |
| numero di zone d’uscita 0 V ... 20 V | 0 |
| numero di zone d’uscita 0 V ... 2 V | 0 |
| numero di zone d’uscita 0 mV ... 100 mV | 0 |
| numero di zone d’uscita 0 V ... 10 V | 1 |
| numero di zone d’uscita 0 mA ... 10 mA | 1 |
| numero di zone d’uscita 0 V ... 1 V | 0 |
| numero di zone d’uscita +5 V ... -5 V | 0 |
| numero di zone d’uscita +10 V ... -10 V | 0 |
| forma dell'apparecchio | apparecchio da incasso |
