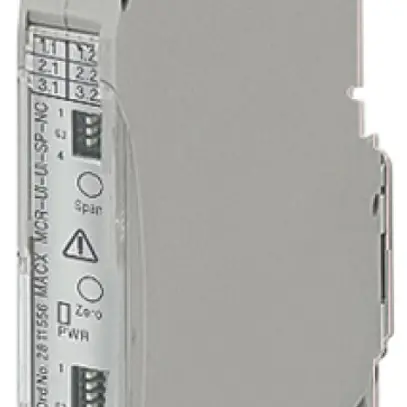

Amplificateur-séparateur Phoenix Contact MACX MCR-UI-UI-SP-NC, avec isolation galvanique à 3 voies, 24 V, pontage, DIP switch en façade, plus de 1 600 conversions de signaux réglables, configuration standard (IN 0…10 V / OUT 0…20 mA), raccordement vissé, SIL 2 selon CEI 61508
| largeur | 12.5 mm |
| hauteur | 116 mm |
| mode de montage | fixation à cliquet barre de support |
| profondeur | 113.7 mm |
| indice de protection (IP) | IP20 |
| type d'alimentation | actif |
| température de fonctionnement | -20 - 70 °C |
| absorbtion de puissance | 0.7 VA |
| type de raccordement électrique | raccordement à ressort |
| nombre de canaux | 1 |
| SIL selon IEC 61508 | 2 |
| type de construction d'appareil | appareil à encastrer |
| dérive thermique | 0.0075 %/K |
| sortie de détecteur de brouillage | Non |
| séparation galvanique entre entrées | Non |
| sécurité intrinsèque selon EN 60947-5-6 NAMUR | Non |
| nombre de connectivités d'entrée -60 mV ... +60 mV | 1 |
| nombre de connectivités d'entrée -500 mV ... +500 mV | 1 |
| nombre de connectivités d'entrée 5 V ... 1 V | 0 |
| nombre de connectivités d'entrée 5 V ... 0 V | 0 |
| nombre de connectivités d'entrée -5 V ... +5 V | 1 |
| nombre de connectivités d'entrée -5 mA ... +5 mA | 1 |
| nombre de connectivités d'entrée 4 mA ... 20 mA | 1 |
| nombre de connectivités d'entrée -300 mV ... +300 mV | 1 |
| nombre de connectivités d'entrée 20 mA ... 4 mA | 0 |
| nombre de connectivités d'entrée 20 mA ... 0 mA | 0 |
| nombre de connectivités d'entrée -20 V ... +20 V | 1 |
| nombre de connectivités d'entrée -20 mA ... +20 mA | 1 |
| nombre de connectivités d'entrée 2 V ... 10 V | 1 |
| nombre de connectivités d'entrée -2 V ... +2 V | 1 |
| nombre de connectivités d'entrée -100 mV ... +100 mV | 1 |
| nombre de connectivités d'entrée 10 V ... 2 V | 0 |
| nombre de connectivités d'entrée 10 V ... 0 V | 0 |
| nombre de connectivités d'entrée -10 V ... +10 V | 1 |
| nombre de connectivités d'entrée -10 mA ... +10 mA | 1 |
| nombre de connectivités d'entrée 1 V ... 5 V | 1 |
| nombre de connectivités d'entrée -1 V ... +1 V | 1 |
| nombre de connectivités d'entrée 0 mV ... 60 mV | 1 |
| nombre de connectivités d'entrée 0 mV ... 500 mV | 1 |
| nombre de connectivités d'entrée 0 V ... 5 V | 1 |
| nombre de connectivités d'entrée 0 mA ... 5 mA | 1 |
| nombre de connectivités d'entrée 0 mV ... 300 mV | 1 |
| nombre de connectivités d'entrée 0 V ... 30 V | 1 |
| nombre de connectivités d'entrée 0 V ... 24 V | 0 |
| nombre de connectivités d'entrée 0 mV ... 200 mV | 1 |
| nombre de connectivités d'entrée 0 V ... 20 V | 1 |
| nombre de connectivités d'entrée 0 mA ... 20 mA | 1 |
| nombre de connectivités d'entrée 0 V ... 2 V | 1 |
| nombre de connectivités d'entrée 0 mV ... 100 mV | 1 |
| nombre de connectivités d'entrée 0 V ... 10 V | 1 |
| nombre de connectivités d'entrée 0 mA ... 10 mA | 1 |
| nombre de connectivités d'entrée 0 V ... 1 V | 1 |
| nombre de connectivités d'entrée +5 V ... -5 V | 0 |
| nombre de connectivités d'entrée +10 V ... -10 V | 0 |
| nombre de connectivités de sortie 4 mA ... 20 mA | 1 |
| nombre de connectivités de sortie 0 mA ... 20 mA | 1 |
| charge ohmique | 600 - 1000 Ohm |
| nombre de connectivités de sortie -60 mV ... +60 mV | 0 |
| nombre de connectivités de sortie -500 mV ... +500 mV | 0 |
| nombre de connectivités de sortie 5 V ... 1 V | 0 |
| nombre de connectivités de sortie 5 V ... 0 V | 0 |
| nombre de connectivités de sortie -5 V ... +5 V | 1 |
| nombre de connectivités de sortie -5 mA ... +5 mA | 1 |
| nombre de connectivités de sortie -300 mV ... +300 mV | 0 |
| nombre de connectivités de sortie 20 mA ... 4 mA | 0 |
| nombre de connectivités de sortie 20 mA ... 0 mA | 0 |
| nombre de connectivités de sortie -20 V ... +20 V | 0 |
| nombre de connectivités de sortie -20 mA ... +20 mA | 1 |
| nombre de connectivités de sortie 2 V ... 10 V | 1 |
| nombre de connectivités de sortie -2 V ... +2 V | 0 |
| nombre de connectivités de sortie -100 mV ... +100 mV | 0 |
| nombre de connectivités de sortie 10 V ... 2 V | 0 |
| nombre de connectivités de sortie 10 V ... 0 V | 0 |
| nombre de connectivités de sortie -10 V ... +10 V | 1 |
| nombre de connectivités de sortie -10 mA ... +10 mA | 1 |
| nombre de connectivités de sortie 1 V ... 5 V | 1 |
| nombre de connectivités de sortie -1 V ... +1 V | 0 |
| nombre de connectivités de sortie 0 mV ... 60 mV | 0 |
| nombre de connectivités de sortie 0 mV ... 500 mV | 0 |
| nombre de connectivités de sortie 0 V ... 5 V | 1 |
| nombre de connectivités de sortie 0 mA ... 5 mA | 1 |
| nombre de connectivités de sortie 0 mV ... 300 mV | 0 |
| nombre de connectivités de sortie 0 V ... 30 V | 0 |
| nombre de connectivités de sortie 0 V ... 24 V | 0 |
| nombre de connectivités de sortie 0 mV ... 200 mV | 0 |
| nombre de connectivités de sortie 0 V ... 20 V | 0 |
| nombre de connectivités de sortie 0 V ... 2 V | 0 |
| nombre de connectivités de sortie 0 mV ... 100 mV | 0 |
| nombre de connectivités de sortie 0 V ... 10 V | 1 |
| nombre de connectivités de sortie 0 mA ... 10 mA | 1 |
| nombre de connectivités de sortie 0 V ... 1 V | 0 |
| nombre de connectivités de sortie +5 V ... -5 V | 0 |
| nombre de connectivités de sortie +10 V ... -10 V | 0 |
| forme constructive d'appareil | appareil à encastrer |
