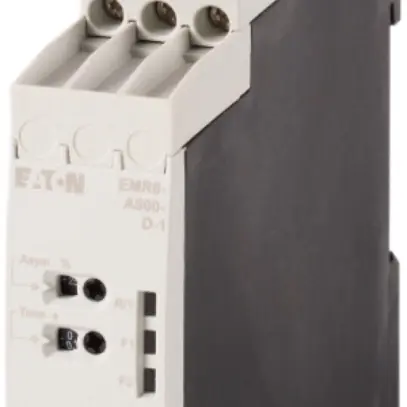

Relais de surveillance d'asymétrie Eaton EMR6-A500-D-1, alimentation en tension provenant du circuit de mesure, temporisation…l'appel: aucune = 0 ou réglable de 0.1…30 s, seuils et asymétrie réglables de 2…25 % de la valeur moyenne des tensions de phase, tension de surveillance par phase: UN= 300…500 V AC, 50/60 Hz V AC, surveillance de: ordre des phases, manque de phase, asymétrie, valeurs-limites réglables: asymétrie, tension d'alimentation: 300… 500 V AC, 50/60 Hz, position de montage: quelconque, montage: fixation par encliquetage sur profilé chapeau IEC/EN 60715, conformité aux normes: IEC/EN 60255-6, IEC255-6, UL, CE
| largeur | 23 mm |
| hauteur | 85 mm |
| profondeur | 110 mm |
| type de raccordement électrique | raccordement à vis |
| nombre de contacts inverseurs | 2 |
| nombre de contacts fermeurs | 0 |
| nombre de contacts ouvreurs | 0 |
| type de tension pour actionnement | AC |
| tension d'alimentation de commande assignée DC | 0 - 0 V |
| tension d'alimentation de commande assignée AC 60 Hz | 300 - 500 V |
| tension d'alimentation de commande assignée AC 50 Hz | 300 - 500 V |
| gamme de mesure de tension | 300 - 500 V |
| avec bornes amovibles | Non |
| temps de retard au réarmement max. réglable | 0 s |
| temps de retard au réarmement max. admissible | 0 s |
| temps de retard à l'enclenchement max. réglable | 0.1 s |
| temps de retard à l'enclenchement max. admissible | 30 s |
| fonction reconnaissance d'asymétrie | Oui |
| fonction identification de surtension | Non |
| fonction reconnaissance de sous-tension | Non |
| fonction reconnaissance de défaillance de phase | Oui |
| fonction surveillance d'ordre de phase | Oui |
