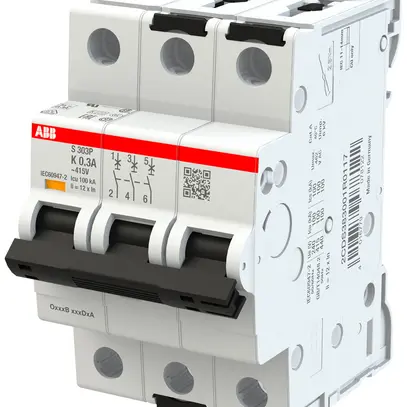

Disjoncteur ABB proM compact MCB S300P, nombre de pôles (total) 3, nombre de pôles protégés 3, tension assignée 415 V, caractéristique de déclenchement K, courant assigné 0.3 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 25 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 230 V 100 kA, capacité de commutation assignée Icn selon EN 60898 à 400 V 25 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 400 V 100 kA, largeur en unités de division 3, dimension 1 selon DIN 43880, protège les câbles et les lignes contre les surcharges et les courts-circuits selon DIN VDE 0100-430 et DIN VDE 0100-530, répond aux prescriptions de construction selon DIN VDE 0641-11 ou CEI/EN 60898-1, DIN VDE 0660-101 ou CEI/EN60947-2 et UL1077, boîtier en matière isolante groupe I gris RAL 7035, levier de commutation en matière isolante groupe II noir plombable, affichage de la position réelle de commutation (vert OFF/rouge ON), affichage en cas de déclenchement en cas de défaut (gris: arrêt manuel/orange: défaut), bornes: vis, alimentation: par le haut ou le bas, capacité des bornes câble rigide: 0.75…35 mm² (14…4 AWG), câble flexible avec embout: 0.75…25 mm² (14…4 AWG), câblage avec barres collectrices 10 mm² (14…4 AWG), montage: rail DIN (35 mm) selon EN 60715
| indice de protection (IP) | IP20 |
| gamme de fréquence | 50 - 60 Hz |
| antidéflagrant | Non |
| type de tension | AC |
| profondeur totale | 69 mm |
| tension assignée | 0.415 kV |
| courant assigné | 0.3 A |
| caractéristique de déclenchement | K |
| section de conducteur connectable multifilaire | 0.75 - 25 mm² |
| section de conducteur connectable unifilaire | 0.75 - 35 mm² |
| température d'ambiance en service | -40 - 70 °C |
| montage encastré | Non |
| tension d'isolement assignée Ui | 500 V |
| conducteur neutre à commutation | Non |
| largeur en unités de division | 3 |
| degré de pollution | 3 |
| catégorie de surtension | 4 |
| classe de limitation énergétique | 3 |
| puissance dissipée | 1.1 W |
| tension de tenue aux chocs nominale (Uimp) | 6 kV |
| capacité de commutation assignée Icn selon EN 60898 à 230 V | 25 kA |
| nombre de pôles protégés | 3 |
| équipement supplémentaire possible | Oui |
| nombre de pôles (total) | 3 |
| capacité de commutation assignée Icu selon IEC 60947-2 à 400 V | 100 kA |
| capacité de commutation assignée Icu selon IEC 60947-2 à 230 V | 100 kA |
| capacité de commutation assignée Icn selon EN 60898 à 400 V | 25 kA |
