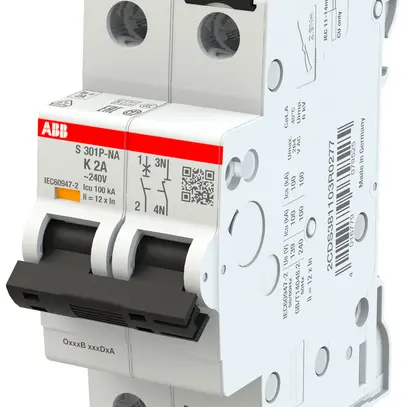

Disjoncteur ABB proM compact MCB S300P, nombre de pôles (total) 2, nombre de pôles protégés 1, tension assignée 240 V, caractéristique de déclenchement K, courant assigné 2 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 25 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 230 V 100 kA, capacité de commutation assignée Icn selon EN 60898 à 400 V 25 kA, largeur en unités de division 2, dimension 1 selon DIN 43880, avec neutre à droite, protège les câbles et les lignes contre les surcharges et les courts-circuits selon DIN VDE 0100-430 et DIN VDE 0100-530, répond aux prescriptions de construction selon DIN VDE 0641-11 ou CEI/EN 60898-1, DIN VDE 0660-101 ou CEI/EN60947-2 et UL1077, boîtier en matière isolante groupe I gris RAL 7035, levier de commutation en matière isolante groupe II noir plombable, affichage de la position réelle de commutation (vert OFF/rouge ON), affichage en cas de déclenchement en cas de défaut (gris: arrêt manuel/orange: défaut), bornes: vis, alimentation: par le haut ou le bas, capacité des bornes câble rigide: 0.75…35 mm² (14…4 AWG), câble flexible avec embout: 0.75…25 mm² (14…4 AWG), câblage avec barres collectrices 10 mm² (14…4 AWG), montage: rail DIN (35 mm) selon EN 60715
| indice de protection (IP) | IP20 |
| gamme de fréquence | 50 - 60 Hz |
| antidéflagrant | Non |
| type de tension | AC/DC |
| profondeur totale | 69 mm |
| tension assignée | 0.24 kV |
| courant assigné | 2 A |
| caractéristique de déclenchement | K |
| section de conducteur connectable multifilaire | 0.75 - 25 mm² |
| section de conducteur connectable unifilaire | 0.75 - 35 mm² |
| température d'ambiance en service | -40 - 70 °C |
| montage encastré | Non |
| tension d'isolement assignée Ui | 500 V |
| conducteur neutre à commutation | Oui |
| largeur en unités de division | 2 |
| degré de pollution | 3 |
| catégorie de surtension | 4 |
| classe de limitation énergétique | 3 |
| puissance dissipée | 1.3 W |
| tension de tenue aux chocs nominale (Uimp) | 6 kV |
| capacité de commutation assignée Icn selon EN 60898 à 230 V | 25 kA |
| nombre de pôles protégés | 1 |
| équipement supplémentaire possible | Oui |
| nombre de pôles (total) | 2 |
| capacité de commutation assignée Icu selon IEC 60947-2 à 230 V | 100 kA |
| capacité de commutation assignée Icn selon EN 60898 à 400 V | 25 kA |
