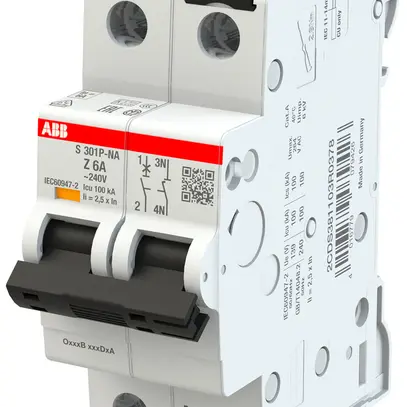

Disgiuntore ABB proM compact MCB S300P, numero di poli (totale) 2, numero di poli protetti 1, tensione nominale 240 V, caratteristica di intervento Z, corrente nominale 6 A, potere di interruzione nominale Icn secondo EN 60898 a 230 V 25 kA, potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V 100 kA, potere di interruzione nominale Icn secondo EN 60898 a 400 V 25 kA, larghezza in unità di suddivisione 2, dimensione 1 secondo DIN 43880, con conduttore neutro a destra, protegge cavi e fili da sovraccarichi e cortocircuiti secondo DIN VDE 0100-430 e DIN VDE 0100-530, è conforme alle norme di costruzione secondo DIN VDE 0641-11 o IEC/EN 60898-1, DIN VDE 0660-101 o IEC/EN60947-2 e UL1077, custodia in materiale isolante gruppo I grigio RAL 7035, leva dell'interruttore in materiale isolante gruppo II nero piombabile, indicazione reale della posizione dell'interruttore (verde OFF/rosso ON), indicazione di intervento in caso di guasto (grigio: spegnimento manuale/arancio: guasto), morsetti: collegamento a vite, alimentazione: superiore o inferiore, sezioni dei cavi di collegamento 0.75…35 mm² (14…4 AWG), filo a trefoli con ghiere: 0.75…25 mm² (14…4 AWG), può essere montato su sbarre collettrici: 10 mm² (14…4 AWG), fissaggio: guida DIN (35 mm) secondo EN 60715
| grado di protezione (IP) | IP20 |
| frequenza | 50 - 60 Hz |
| antideflagrante | No |
| tipo di tensione | AC/DC |
| profondità di incasso | 69 mm |
| tensione nominale | 0.24 kV |
| corrente nominale | 6 A |
| caratteristica di intervento | Z |
| sezione conduttore collegabile multifilare | 0.75 - 25 mm² |
| sezione conduttore collegabile unifilare | 0.75 - 35 mm² |
| temperatura ambiente durante il funzionamento | -40 - 70 °C |
| montaggio a incasso | No |
| tensione di isolamento nominale Ui | 500 V |
| conduttore neutro a commutazione | Si |
| larghezza in unità di suddivisione | 2 |
| grado di inquinamento | 3 |
| categoria di sovratensione | 4 |
| classe di limitazione energetica | 3 |
| potenza dissipata | 2.5 W |
| resistenza nominale a tensione ad impulso (Uimp) | 6 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V | 25 kA |
| numero di poli protetti | 1 |
| dispositivi supplementari possibili | Si |
| numero di poli (totale) | 2 |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V | 100 kA |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V | 25 kA |
