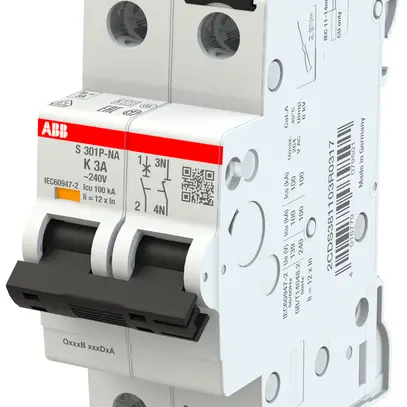

Leitungsschutzschalter ABB proM compact MCB S300P, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 240 V, Auslösecharakteristik K, Bemessungsstrom 3 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 100 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25 kA, Breite in Teilungseinheiten 2, Baugrösse 1 nach DIN 43880, mit Neutralleiter rechts, schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäss DIN VDE 0100-430 und DIN VDE 0100-530, erfüllt die Bauvorschriften nach DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077, Gehäuse aus Isolierstoff Gruppe I grau RAL 7035, Schalthebel aus Isolierstoff Gruppe II schwarz plombierbar, reale Schaltstellungsanzeige (grün OFF/rot ON), Anzeige bei Auslösung im Fehlerfall (grau: manuelles Ausschalten/orange: Fehlerfall), Klemmen: Schraubanschluss, Einspeisung: oben oder unten, Anschlussquerschnitte Draht 0.75…35 mm² (14…4 AWG), Litze mit Aderendhülsen: 0.75…25 mm² (14…4 AWG), verschienbar mit Sammelschienen: 10 mm² (14…4 AWG), Befestigung: DIN-Hutschiene (35 mm) nach EN 60715
| Schutzart (IP) | IP20 |
| Frequenz | 50 - 60 Hz |
| Explosionsgeschützt | Nein |
| Spannungsart | AC/DC |
| Einbautiefe | 69 mm |
| Bemessungsspannung | 0.24 kV |
| Bemessungsstrom | 3 A |
| Auslösecharakteristik | K |
| Anschliessbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Anschliessbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Umgebungstemperatur während des Betriebs | -40 - 70 °C |
| Unterputzmontage | Nein |
| Bemessungsisolationsspannung Ui | 500 V |
| Mitschaltender Neutralleiter | Ja |
| Breite in Teilungseinheiten | 2 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | 4 |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 1.3 W |
| Bemessungsstossspannungsfestigkeit Uimp | 6 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 25 kA |
| Anzahl der abgesicherten Pole | 1 |
| Zusatzeinrichtungen möglich | Ja |
| Polzahl (gesamt) | 2 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 100 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 25 kA |
