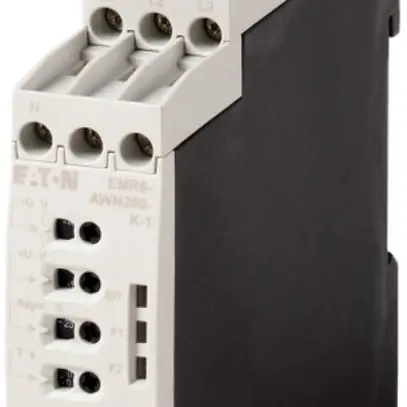

Relè di sorveglianza di fase Eaton EMR6-AWN280-K-1, multifunzione, alimentazione in tensione dal circuito di misura, ritardo di risposta/rilascio: nessuno = 0 o regolabile 0.1…30 s, valori di soglia e asimmetria regolabili 2…25 % del valore medio delle tensioni di fase, correzione automatica della sequenza di fase (disattivabile), adatto anche per reti monofase, tensione di monitoraggio per fase: UN= 180…280 V AC, 50/60/400 Hz V AC, monitoraggio di: sequenza di fase (disattivabile), mancanza di fase, sovratensione, sottotensione, sottotensione, asimmetria, interruzione del neutro, tensione di alimentazione: 180…280 V AC, 50/60/400 Hz, posizione di montaggio: qualsiasi, montaggio: montaggio a scatto su guida DIN IEC/EN 60715, norme e regolamenti: IEC, UL, CSA, CCC, GL
| larghezza | 23 mm |
| altezza | 85 mm |
| profondità | 110 mm |
| tipo di collegamento elettrico | raccordo a vite |
| intervallo di misura della tensione | 180 - 280 V |
| numero di contatti invertitori | 2 |
| tensione di alimentazione pilota nominale DC | 0 - 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz | 180 - 280 V |
| tensione di alimentazione pilota nominale AC 50 Hz | 180 - 280 V |
| numero di contatti di chiusura | 0 |
| numero di contatti di riposo | 0 |
| tipo di tensione per l’azionamento | AC |
| con morsetti amovibili | No |
| min. ritardo alla diseccitazione impostabile | 0.1 s |
| max. ritardo alla diseccitazione ammesso | 30 s |
| min. ritardo all’eccitazione impostabile | 0.1 s |
| max. ritardo all’eccitazione ammesso | 30 s |
| funzione di riconoscimento asimmetria | Si |
| funzione riconoscimento di sovratensione | Si |
| funzione riconoscimento di sottotensione | Si |
| funzione riconoscimento di guasto di fase | Si |
| funzione monitoraggio sequenza di fasi | Si |
