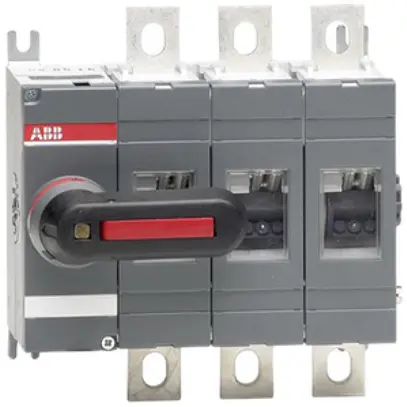

Otto Fischer AG | Interrupteur de charge ABB 160A/400V 3L, avec poignée

Interrupteur de charge INC ABB, avec poignée

largeur	145.5 mm
hauteur	150 mm
profondeur	107 mm
verrouillable	Oui
convient pour fixation au sol	Oui
nombre de pôles	3
indice de protection (IP), côté frontal	IP20
tension de service nominale de mesure Ue max. à AC	1000 V
approprié pour nappe	Non
approprié pour montage dans distributeur	Oui
type de construction d'appareil	appareil à encastrer, technique de montage fixe
type d'élément d'actionnement	manette rotative courte
courant permanent assigné Iu	160 A
mode de raccordement de circuit principal	raccordement à boulon
nombre de contacts auxiliaires, ouvreurs	0
nombre de contacts auxiliaires, fermeurs	0
tension de service assignée	220 - 690 V
nombre de contacts auxiliaires, inverseurs	0
courant de court-circuit assigné conditionnel Iq	24 kA
commande par moteur en option	Non
résistance aux courant assigné de courte durée Icw	4 kA
puissance de service assignée à AC-23, 400V	75 kW
version interrupteur de sécurité	Non
version interrupteur principal	Oui
version dispositif d'arrêt d'urgence	Non
commande par moteur intégré	Non
couleur de l'élément d'actionnement	noir
version inverseur	Non
courant permanent assigné à C-21, 400 V	160 A
déclencheur de tension en option	Non
convient pour fixation frontale centrale	Non
convient pour fixation frontale à 4 trous	Non
version interrupteur de maintenance/de réparation	Non

0157_D_0218094.pdf

0157_D_0093967.pdf

Interrupteur de charge ABB 160A/400V 3L, avec poignée
