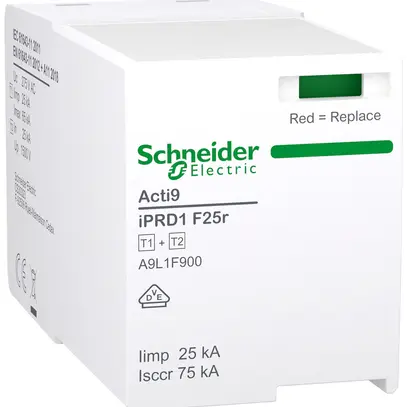

Modulo ad innesto Schneider Electric Acti9 iPRD F25r, numero di poli 1, corrente impulsiva (10/350) 25 kA, tensione nominale AC 240 V, forma della rete TN-C, tensione permanente AC max. 275 V, forma della rete TN-S, forma della rete TT, livello di protezione 1.5 kV, livello di protezione L-N 1.5 kV, capacità di estinzione della corrente successiva 75 kA, grandezza di costruzione 2 UM, segnalazione nell’apparecchio ottico, classe di prova tipo 1 e 2, effetto di protezione energetico coordinato per dispositivo terminale, grado di protezione IP20, 3P/3P+N, indicatore ottico di funzionamento / difetto del dispositivo di protezione e del fusibile integrato (verde OK / rosso dispositivo difettoso), temperatura di esercizio -40…85 °C
| modo di montaggio | guida DIN 35 mm |
| grado di protezione (IP) | IP20 |
| numero di poli | 1 |
| dimensione | 2 UM |
| tensione nominale AC | 240 V |
| tensione permanente AC max. | 275 V |
| livello di protezione | 1.5 kV |
| corrente impulsiva (10/350) | 25 kA |
| livello di protezione L-N | 1.5 kV |
| segnalazione nell’apparecchio | ottico |
| forma della rete TN-C-S | No |
| altre forme della rete | No |
| forma della rete TT | Si |
| forma della rete TN-S | Si |
| forma della rete TN-C | Si |
| forma della rete TN | No |
| forma della rete IT | No |
| forma della rete DC | No |
| effetto di protezione energetico coordinato per dispositivo terminale | Si |
| energia specifica (W/R) | 156.2 kJ/Ohm |
| fusibile ausiliario integrato | Si |
| classe di prova | tipo 1 e 2 |
| capacità di estinzione della corrente successiva | 75 kA |
| tecnologia spinterogeno a commutazione di tensione | No |
