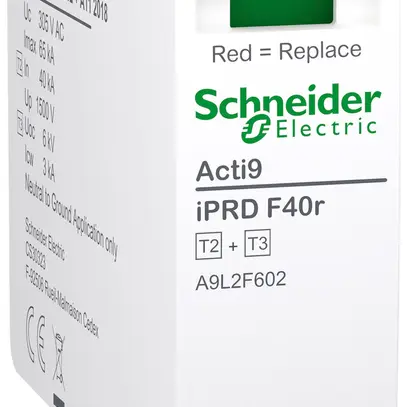

Modulo ad innesto Schneider Electric Acti9 iPRD F40r, forma della rete TN-S, forma della rete TT, numero di conduttori (esclusa terra) 1, tensione nominale AC 240 V, corrente impulsiva di dispersione nominale (8/20) 40 kA, corrente impulsiva di scarica (8/20) max. 65 kA, livello di protezione 1.5 kV, livello di protezione N-PE 1.5 kV, protezione integrata contro i cortocircuiti, fusibile ausiliario integrato, segnalazione nell’apparecchio ottico, grado di protezione IP20, grandezza di costruzione 1 UM, 3 P+N, indicatore di stato ottico del dispositivo di protezione contro le sovratensioni (verde OK / rosso dispositivo difettoso), temperatura di esercizio -40…85 °C, conforme alla norma IEC 61643-11:2011, EN 61643-11:2012
| modo di montaggio | guida DIN 35 mm |
| grado di protezione (IP) | IP20 |
| dimensione | 1 UM |
| numero di conduttori (esclusa terra) | 1 |
| tensione nominale AC | 240 V |
| corrente impulsiva di dispersione nominale (8/20) | 40 kA |
| tensione permanente AC max. | 305 V |
| livello di protezione | 1.5 kV |
| segnalazione nell’apparecchio | ottico |
| forma della rete TN-C-S | No |
| altre forme della rete | No |
| forma della rete TT | Si |
| forma della rete TN-S | Si |
| forma della rete TN-C | No |
| forma della rete TN | No |
| forma della rete IT | No |
| forma della rete DC | No |
| fusibile ausiliario integrato | Si |
| livello di protezione N-PE | 1.5 kV |
| corrente impulsiva di scarica (8/20) max. | 65 kA |
| classe di prova tipo 2 | Si |
| senza corrente di perdita | No |
| protezione integrata contro i cortocircuiti | Si |
