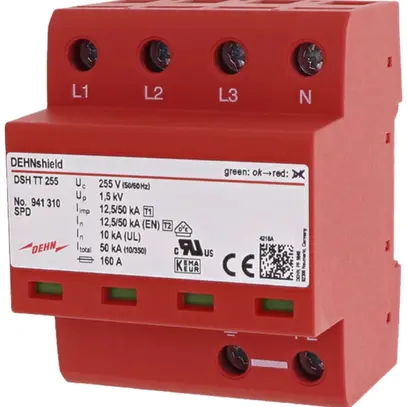

Scaricatore combinato DEHN/elvatec SE DSH TT 255, corrente impulsiva (10/350) 50 kA, tensione nominale AC 230 V, tensione permanente AC max. 255 V, forma della rete TN-S, forma della rete TT, livello di protezione L-N 1.5 kV, livello di protezione N-PE 1.5 kV, capacità di estinzione della corrente successiva 25 kA, protezione da sovratensioni max. collegamento in parallelo (fusibile) 160 A, protezione da sovratensioni max. collegamento in serie (fusibile) 160 A, grandezza di costruzione 4 UM, classe di prova tipo 1 e 2, grado di protezione IP20
| modo di montaggio | guida DIN 35 mm |
| grado di protezione (IP) | IP20 |
| numero di poli | 4 |
| dimensione | 4 UM |
| tensione nominale AC | 230 V |
| tensione permanente AC max. | 255 V |
| corrente impulsiva (10/350) | 50 kA |
| livello di protezione L-N | 1.5 kV |
| segnalazione nell’apparecchio | ottico |
| forma della rete TN-C-S | No |
| altre forme della rete | No |
| forma della rete TT | Si |
| forma della rete TN-S | Si |
| forma della rete TN-C | No |
| forma della rete TN | No |
| forma della rete DC | No |
| effetto di protezione energetico coordinato per dispositivo terminale | Si |
| energia specifica (W/R) | 625 kJ/Ohm |
| sezione max. del conduttore flessibile (a filo sottile) | 25 mm² |
| sezione max. del conduttore rigido (uni-/multifilare) | 35 mm² |
| fusibile ausiliario integrato | No |
| livello di protezione N-PE | 1.5 kV |
| classe di prova | tipo 1 e 2 |
| capacità di estinzione della corrente successiva | 25 kA |
| segnalazione a distanza | No |
| tecnologia spinterogeno a commutazione di tensione | Si |
| protezione da sovratensioni max. collegamento in serie (fusibile) | 160 A |
| protezione da sovratensioni max. collegamento in parallelo (fusibile) | 160 A |
