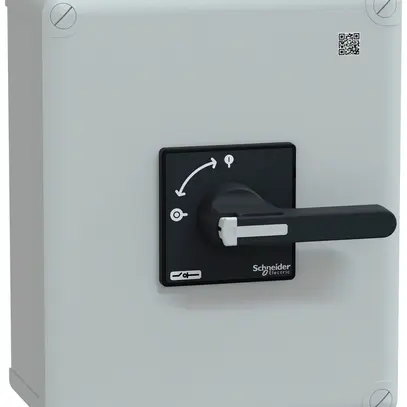

Interruttore principale AP Schneider Electric Vario, versione interruttore principale, versione interruttore di manutenzione/riparazione, numero di interruttori 1, max. tensione d’esercizio nominale Ue per AC 690 V, tensione d’esercizio nominale 690 V, corrente permanente nominale Iu 100 A, corrente nominale permanente per AC-23, 400 V 68.5 A, corrente nominale permanente per AC-21, 400 V 125 A, potenza d’esercizio nominale per AC-3, 400 V 30 kW, resistenza a corrente di breve durata Icw 1.5 kA, potenza d’esercizio nominale per AC-23, 400 V 37 kW, corrente di corto circuito nominale condizionale Iq 10 kA, numero di poli 4, colore dell’elemento di azionamento nero, tipo di elemento di azionamento manopola rotativa lunga, bloccabile, tipo di collegamento circuito elettrico principale raccordo a vite, grado di protezione, lato frontale IP65, larghezza 220 mm, altezza 280 mm, profondità 191 mm, con maniglia rotante nera e piastra frontale nera, chiudibile con lucchetti (lucchetti non forniti), contiene un corpo interruttore a 4 poli Vario V0 con 2 possibili estensioni per moduli aggiuntivi, scatola per montaggio a parete con fissaggio a vite, 2 preimpressioni per pressacavi in alto e in basso, coperchio sigillabile, IEC 60947-4-1, conforme a Green Premium
| larghezza | 220 mm |
| altezza | 280 mm |
| profondità | 191 mm |
| bloccabile | Si |
| adatto per fissaggio a pavimento | Si |
| numero di poli | 4 |
| grado di protezione (IP), lato frontale | IP65 |
| numero di interruttori | 1 |
| max. tensione d’esercizio nominale Ue per AC | 690 V |
| adatto per costruzione intermedia | No |
| adatto per montaggio distributore | No |
| tipologia costruttiva dell'apparecchio | apparecchio completo nell’alloggiamento |
| tipo di elemento di azionamento | manopola rotativa lunga |
| corrente permanente nominale Iu | 100 A |
| tipo di collegamento circuito elettrico principale | raccordo a vite |
| tensione d’esercizio nominale | 690 - 690 V |
| potenza d’esercizio nominale per AC-3, 400 V | 30 kW |
| corrente di corto circuito nominale condizionale Iq | 10 kA |
| azionamento a motore opzionale | No |
| resistenza a corrente di breve durata Icw | 1.5 kA |
| potenza d’esercizio nominale per AC-23, 400V | 37 kW |
| versione interruttore di sicurezza | No |
| versione interruttore principale | Si |
| versione dispositivo di arresto d’emergenza | No |
| azionamento a motore integrato | No |
| colore dell’elemento di azionamento | nero |
| No | |
| corrente nominale permanente per AC-23, 400V | 68.5 A |
| versione invertitore | No |
| corrente nominale permanente per AC-21, 400 V | 125 A |
| sganciatore di tensione opzionale | No |
| adatto per fissaggio frontale centrale | No |
| adatto per fissaggio frontale a 4 fori | No |
| versione interruttore di manutenzione/riparazione | Si |
