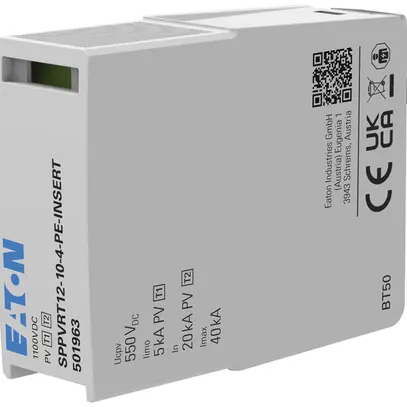

Insert pour déflecteur combiné Eaton SPPVRT12-10-4-PE-INSERT, forme de réseau DC, nombre de conducteurs (sans conducteur de protection) 4, tension nominale DC 1000 V, courant de choc de foudre (10/350 µs) 10 kA, courant d'impact de fuite nominal (8/20) 20 kA, niveau de protection L-N 3.8 kV, niveau de protection (DC+ - DC-) 3.8 kV, niveau de protection (DC+/DC- - PE) 3.8 kV, section max. de conducteur rigide (uni-/multifilaire) 35 mm², section max. de conducteur souple (fils fin) 25 mm², taille 1 UM, classe d'essai type 1 + type 2
| mode de montage | rail DIN 35 mm |
| indice de protection (IP) | IP20 |
| dimension | 1 UM |
| tension nominale DC | 1000 V |
| nombre de conducteurs (sans conducteur de protection) | 4 |
| tension permanente DC max. | 1000 V |
| courant d'impact de fuite nominal (8/20) | 20 kA |
| courant de choc de foudre (10/350 µs) | 10 kA |
| niveau de protection L-N | 3.8 kV |
| signalisation sur l'appareil | optique |
| forme de réseau TN-C-S | Non |
| forme de réseau autre | Non |
| forme de réseau TT | Non |
| forme de réseau TN-S | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN | Non |
| forme de réseau IT | Non |
| forme de réseau DC | Oui |
| énergie spécifique (W/R) | 6.25 kJ/Ohm |
| niveau de protection (DC+/DC- - PE) | 3.8 kV |
| niveau de protection (DC+ - DC-) | 3.8 kV |
| section max. de conducteur souple (fils fin) | 25 mm² |
| section max. de conducteur rigide (uni-/multifilaire) | 35 mm² |
| classe d'essai type 1 | Oui |
