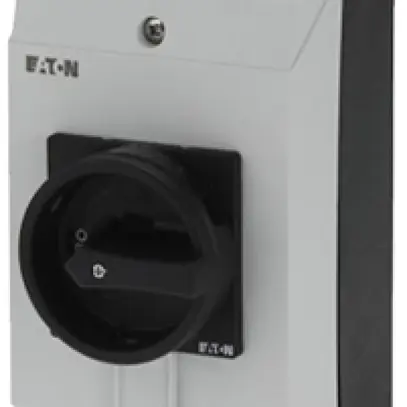

Sectionneur de charge AP Eaton P1-40/I2H/SVB-SW, version interrupteur principal, version interrupteur de maintenance/de réparation, version dispositif d'arrêt d'urgence, nombre de pôles 4, courant permanent assigné Iu 40 A, tension de service nominale de mesure Ue max. à AC 690 V, puissance de service assignée à AC-3 400 V 15 kW, puissance de service assignée à AC-23 400 V 22 kW, résistance aux courant assigné de courte durée Icw 0.64 kA, capacité de coupure à 400 V 22 kW, courant de court-circuit assigné conditionnel Iq 80 kA, mode de raccordement de circuit principal raccordement à vis, indice de protection côté frontal IP65, type d'élément d'actionnement actionnement rotatif d'embrayage de porte, couleur de la l'élément d'actionnement noir, largeur 100 mm, hauteur 180 mm, profondeur 115 mm, couleur de la bague de verrouillage noir, verrouillable en position 0, entrée de câble défonçable
| largeur | 100 mm |
| hauteur | 180 mm |
| profondeur | 115 mm |
| verrouillable | Oui |
| convient pour fixation au sol | Non |
| nombre de pôles | 4 |
| indice de protection (IP), côté frontal | IP65 |
| nombre de commutateurs | 1 |
| tension de service nominale de mesure Ue max. à AC | 690 V |
| approprié pour nappe | Non |
| approprié pour montage dans distributeur | Non |
| type de construction d'appareil | appareil complet dans boîtier |
| type d'élément d'actionnement | actionnement rotatif d'embrayage de porte |
| courant permanent assigné Iu | 40 A |
| mode de raccordement de circuit principal | raccordement à vis |
| nombre de contacts auxiliaires, ouvreurs | 0 |
| nombre de contacts auxiliaires, fermeurs | 0 |
| tension de service assignée | 0 - 690 V |
| nombre de contacts auxiliaires, inverseurs | 0 |
| puissance de service assignée à AC-3, 400 V | 15 kW |
| courant de court-circuit assigné conditionnel Iq | 80 kA |
| commande par moteur en option | Non |
| résistance aux courant assigné de courte durée Icw | 0.64 kA |
| puissance de service assignée à AC-23, 400V | 22 kW |
| version interrupteur de sécurité | Non |
| version interrupteur principal | Oui |
| version dispositif d'arrêt d'urgence | Oui |
| commande par moteur intégré | Non |
| couleur de l'élément d'actionnement | noir |
| Non | |
| courant permanent assigné à AC-23, 400 V | 40 A |
| version inverseur | Non |
| capacité de coupure à 400 V | 22 kW |
| courant permanent assigné à C-21, 400 V | 40 A |
| déclencheur de tension en option | Non |
| convient pour fixation frontale centrale | Non |
| convient pour fixation frontale à 4 trous | Non |
| version interrupteur de maintenance/de réparation | Oui |
