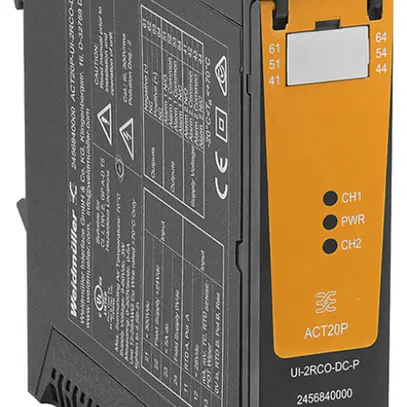

Relais de surveillance Weidmüller ACT20P-UI-2RCO-DC-P, type d'alimentation passif, tension d'alimentation assignée DC 24 V, nombre de valeurs limites 2, nombre de circuits de sortie relais inverseur 2, courant de coupure 0.02 A, tension de commutation 250 V, mode de montage fixation à cliquet barre de support, hauteur 127.1 mm, largeur 22.5 mm, profondeur 113.6 mm, pour la surveillance de la tension, du courant, de la résistance et de la température, 2×sortie relais, configuration avec logiciel FDT/DTM ou via l'affichage à 7 segments par bouton-poussoir et encodeur rotatif sur l'appareil lui-même, nécessite un adaptateur de configuration CBX200 USB
| largeur | 22.5 mm |
| hauteur | 127.1 mm |
| mode de montage | fixation à cliquet barre de support |
| profondeur | 113.6 mm |
| indice de protection (IP) | IP20 |
| type d'alimentation | passif |
| absorbtion de puissance | 1.5 VA |
| type de raccordement électrique | raccordement à ressort |
| indice de protection (NEMA) | 1 |
| tension d'alimentation assignée DC | 24 - 24 V |
| SIL selon IEC 61508 | sans |
| sortie de détecteur de brouillage | Oui |
| séparation galvanique entre entrée et sortie | Oui |
| tolerance de tension d'entrée | 5 % |
| sécurité intrinsèque selon EN 60947-5-6 NAMUR | Non |
| nombre de circuits de sortie transistor libres de potentiel | 0 |
| nombre de circuits de sortie transistor pnp | 0 |
| nombre de circuits de sortie transistor npn | 0 |
| nombre de circuits de sortie transistor antivalent | 0 |
| nombre de circuits de sortie relais inverseur | 2 |
| nombre de circuits de sortie relais fermeur | 0 |
| nombre de valeurs limites | 2 |
| nombre d'entrées fixes | Oui |
| nombre de connectivités d'entrée -60 mV ... +60 mV | 0 |
| nombre de connectivités d'entrée -500 mV ... +500 mV | 0 |
| nombre de connectivités d'entrée 5 V ... 1 V | 0 |
| nombre de connectivités d'entrée 5 V ... 0 V | 0 |
| nombre de connectivités d'entrée -5 V ... +5 V | 0 |
| nombre de connectivités d'entrée -5 mA ... +5 mA | 0 |
| nombre de connectivités d'entrée 4 mA ... 20 mA | 1 |
| nombre de connectivités d'entrée -300 mV ... +300 mV | 0 |
| nombre de connectivités d'entrée 20 mA ... 4 mA | 0 |
| nombre de connectivités d'entrée 20 mA ... 0 mA | 0 |
| nombre de connectivités d'entrée -20 V ... +20 V | 0 |
| nombre de connectivités d'entrée -20 mA ... +20 mA | 0 |
| nombre de connectivités d'entrée -2,5 V ... +2,5 V | 0 |
| nombre de connectivités d'entrée 2 V ... 10 V | 0 |
| nombre de connectivités d'entrée -2 V ... +2 V | 0 |
| nombre de connectivités d'entrée -100 mV ... +100 mV | 0 |
| nombre de connectivités d'entrée 10 V ... 2 V | 0 |
| nombre de connectivités d'entrée 10 V ... 0 V | 0 |
| nombre de connectivités d'entrée -10 V ... +10 V | 0 |
| nombre de connectivités d'entrée -10 mA ... +10 mA | 0 |
| nombre de connectivités d'entrée 1 V ... 5 V | 0 |
| nombre de connectivités d'entrée -1 V ... +1 V | 0 |
| nombre de connectivités d'entrée 0 mV ... 60 mV | 0 |
| nombre de connectivités d'entrée 0 mV ... 500 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 5 V | 1 |
| nombre de connectivités d'entrée 0 mA ... 5 mA | 1 |
| nombre de connectivités d'entrée 0 mV ... 300 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 30 V | 1 |
| nombre de connectivités d'entrée 0 V ... 24 V | 1 |
| nombre de connectivités d'entrée 0 mV ... 200 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 20 V | 1 |
| nombre de connectivités d'entrée 0 mA ... 20 mA | 1 |
| nombre de connectivités d'entrée 0 V ... 2,5 V | 1 |
| nombre de connectivités d'entrée 0 V ... 2 V | 1 |
| nombre de connectivités d'entrée 0 mV ... 100 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 10 V | 1 |
| nombre de connectivités d'entrée 0 mA ... 10 mA | 1 |
| nombre de connectivités d'entrée 0 V ... 1 V | 0 |
| nombre de connectivités d'entrée +5 V ... -5 V | 0 |
| nombre de connectivités d'entrée +10 V ... -10 V | 0 |
| nombre de connectivités de sortie 4 mA ... 20 mA | 0 |
| nombre de connectivités de sortie 0 mA ... 20 mA | 0 |
| tension de coupure | 250 V |
| fréquence de service assignée | 50 - 60 Hz |
| forme constructive d'appareil | appareil de champ |
| courant de coupure | 0.02 A |
