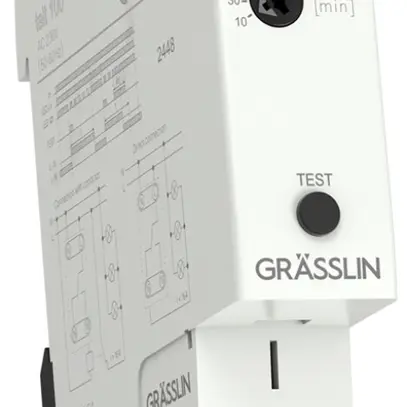

Relais temporisé AMD ELBRO telt 100, domaine de temporisation 600…10800 s, tension d'alimentation de commande assignée AC 50 Hz 230 V, tension d'alimentation de commande assignée DC 24 V, type de tension pour actionnement AC/DC, nombre de sorties non retardées inverseur 2, tension de service AC 50 Hz 230 V, tension de service DC 24 V, type de tension de service AC, courant nominal 0.01 A, courant de démarrage max. 80 A, indice de protection IP20, largeur 18 mm, hauteur 67 mm, profondeur 93 mm, pour le contrôle automatique de l'éclairage de secours, touche sur le panneau de commande pour effectuer le contrôle, le réglage de la temporisation (t) s'effectue à l'aide d'un commutateur rotatif, temporisation divisée en 6 plages: 10 m / 30 m / 60 m / 90 m / 120 m / 180 m, fonction "ZERO CROSS": commute et ouvre le contact de sortie au passage à zéro de la tension, l'état de sortie est indiqué par une LED rouge qui clignote ou s'allume en fonction de l'état de fonctionnement, consommation de puissance 3.9 VA / 1.9 W, puissance de commutation 4000 VA AC1 / 384 W DC1
| largeur | 18 mm |
| hauteur | 67 mm |
| profondeur | 93 mm |
| indice de protection (IP) | IP20 |
| courant nominal | 0.01 A |
| type de raccordement électrique | raccordement à vis |
| Non | |
| matériau du revêtement de contact | argent |
| matériau du contact | oxyde d'argent et d'étain (AgSnO2) |
| tension d'alimentation de commande assignée DC | 24 - 24 V |
| tension d'alimentation de commande assignée AC 60 Hz | 230 - 230 V |
| tension d'alimentation de commande assignée AC 50 Hz | 230 - 230 V |
| type de tension pour actionnement | AC/DC |
| tension de service à DC | 24 - 24 V |
| tension de service à AC 60 Hz | 230 - 230 V |
| tension de service à AC 50 Hz | 230 - 230 V |
| type de tension de la tension de service | AC |
| RT III | |
| appareil complet avec socle | Non |
| commandable à distance | Non |
| domaine de temporisation | 600 - 10800 s |
| courant de démarrage max. | 80 A |
| approprié pour profilé chapeau | Oui |
| sorties, commutable retardé/non retardé | Non |
| enfichable sur contacteur | Non |
| nombre de sorties retardés, inverseur | 0 |
| nombre de sorties retardés, fermeur | 0 |
| nombre de sorties retardés, ouvreur | 0 |
| nombre de sorties non retardés, inverseur | 2 |
| nombre de sorties non retardés, fermeur | 0 |
| nombre de sorties non retardés, ouvreur | 0 |
| fonction conformateur d'impulsion | Non |
| fonction de passage au déclenchement | Non |
| fonction retardée à la retombée | Non |
| fonction étoile/triangle | Non |
| fonction passage à l'enclenchement | Non |
| fonction retardée à l'enclenchement | Oui |
| avec sortie de semiconducteur | Non |
| fonction synchronisante, commençant avec impulsion, réglable | Non |
| fonction synchronisante, commençant avec pause, réglable | Non |
| fonction clignotante commençant par impulsion, temps fixe | Oui |
| fonction clignotante commençant par pause, temps fixe | Oui |
| convient comme télécommande | Non |
