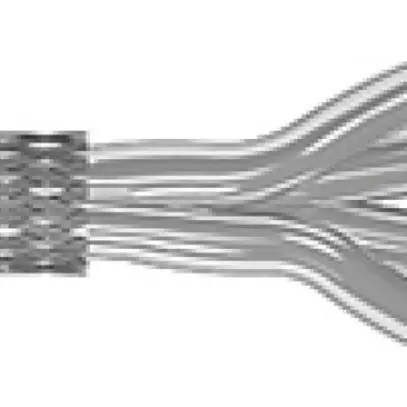

Câble d'installation Elcase IK-7A-22-C-G-10, type de câble S/FTP, catégorie 7A (IEC), dimensions AWG 22, nombre de fils 8, diamètre de conducteur 0.6 mm, classe de conducteur cl.1 = unifilaire, blindage sur élément câblé tresse, blindage sur toronnage feuille, tension nominale U 72 V, géométrie de câble rond, diamètre extérieur env. 8.2 mm, réaction au feu selon EN 13501-6: classe Cca, couleur de gaine orange, poids 65 kg/km
| résiste aux UV | Oui |
| couleur de gaine | orange |
| convient pour mise à la terre | Non |
| matériau d'isolation du conducteur | mica + XLPE |
| tension nominale U0 | 72 V |
| nombre de conducteurs | 8 |
| surface du conducteur | brut |
| spécification du matériau du manteau | polyéthylène (PE) |
| température extérieure de câble admise après montage/manipulation | -20 - 60 °C |
| température extérieure de câble admise pendant montage/manipulation | -20 - 60 °C |
| résistance à la traction max. pendant l'installation | 0.15 kN |
| avec protection contre rongeurs | Non |
| câble étanche à l'eau transversale | Non |
| armature/ferraillage | sans |
| diamètre de conducteur | 0.6 mm |
| sans halogène selon IEC 60754-3 | Oui |
| sans halogène selon IEC 60754-1 | Non |
| retardateur de flamme selon IEC 60332-3-25 (Cat D) | Non |
| retardateur de flamme selon IEC 60332-3-24 (Cat C) | Oui |
| retardateur de flamme selon IEC 60332-3-23 (Cat B) | Non |
| retardateur de flamme selon IEC 60332-3-22 (Cat A) | Non |
| retardateur de flamme selon IEC 60332-3-21 (Cat A F/R) | Non |
| retardateur de flamme selon IEC 60332-1-2 | Non |
| résistant à l'huile selon EN 60811-404 | Non |
| géométrie de câble | rond |
| certifié pour utilisation nautique | Oui |
| marquage de toron selon HD 308 S2 | Oui |
| spécification d'isolation des fils | polyéthylène (PE) |
| rayon de flexion autorisé min., utilisation stationnaire/fixe | 8.2 mm |
| dimensions AWG | 22 |
| classe de production d'acide selon EN 13501-6 | a1 |
| classe de gouttelettes/particules enflammées selon EN 13501-6 | d0 |
| classe de production de fumée selon EN 13501-6 | s2 |
| réaction au feu selon EN 13501-6: classe | Cca |
| diamètre extérieur env. | 8.2 mm |
| à faible émission de fumées selon IEC 61034-2 | Oui |
| sans halogène selon IEC 60754-2 | Non |
| classe de conducteur | cl.1 = unifilaire |
| matériau du conducteur | cuivre |
| fil de continuité | Non |
| marquage de conducteur | couleur |
| section nominale de conducteur | 0.28 mm² |
| nombre d'éléments de toron | 4 |
| rayon de flexion autorisé min., utilisation flexible/mouvement libre | 65.6 mm |
| rayon de flexion autorisé min., utilisation flexible avec guidage forcé | 32.8 mm |
| blindage sur toronnage | feuille |
| blindage sur élément câblé | tresse |
| élément de toronnage | paires |
| type 1 | |
| résistance d'onde | 100 Ohm |
| Non | |
| Non | |
| maintien de fonction selon IEC 60331-23 | Non |
| 1 | |
| Oui | |
| type de câble | S/FTP |
| câble étanche à l'eau longitudinale | Non |
| valeur NVP | 79 % |
| manteau de protection | sans |
| catégorie | 7A (IEC) |
| convient comme câble de signalisation | Oui |
| convient comme câble de données informatiques | Oui |
| convient comme câble de téléphone | Oui |
| classe de séparation selon EN 50174-2 | D |
| type d'installation souterraine autorisé | tube d'installation pour mise à la terre |
