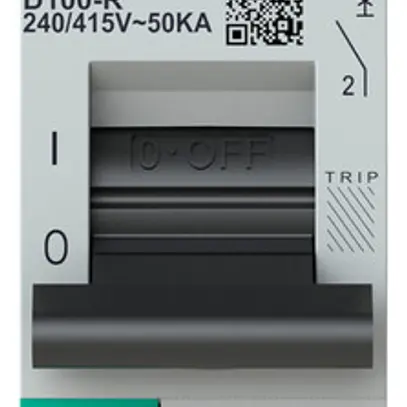

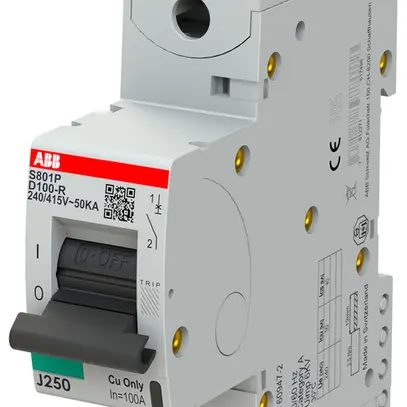

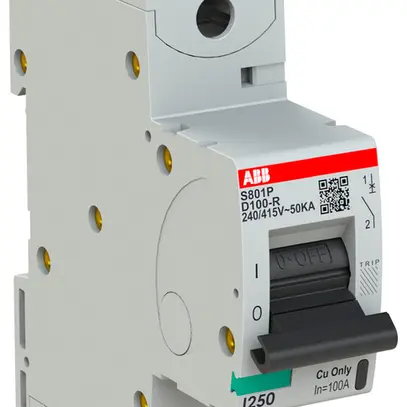

Disgiuntore ABB S801P-D100-R, numero di poli (totale) 1, numero di poli protetti 1, tensione nominale 230 V, tipo di tensione AC/DC, corrente nominale 100 A, caratteristica di intervento D, potere di interruzione nominale Icn secondo EN 60898 a 230 V 15 kA, potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V 50 kA, potere di interruzione nominale Icn secondo EN 60898 a 400 V 15 kA, potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V 50 kA, larghezza in unità di suddivisione 1.5, tipo di collegamento elettrico capocorda
| grado di protezione (IP) | IP20 |
| frequenza | 50 - 60 Hz |
| antideflagrante | No |
| tipo di tensione | AC/DC |
| profondità di incasso | 82.5 mm |
| tensione nominale | 0.23 kV |
| corrente nominale | 100 A |
| caratteristica di intervento | D |
| sezione conduttore collegabile multifilare | 1 - 50 mm² |
| sezione conduttore collegabile unifilare | 1 - 70 mm² |
| temperatura ambiente durante il funzionamento | -25 - 60 °C |
| montaggio a incasso | No |
| tensione di isolamento nominale Ui | 690 V |
| conduttore neutro a commutazione | No |
| larghezza in unità di suddivisione | 1.5 |
| grado di inquinamento | 3 |
| categoria di sovratensione | 3 |
| classe di limitazione energetica | 3 |
| potenza dissipata | 8 W |
| resistenza nominale a tensione ad impulso (Uimp) | 6 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V | 15 kA |
| numero di poli protetti | 1 |
| dispositivi supplementari possibili | Si |
| numero di poli (totale) | 1 |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V | 50 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V | 50 kA |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V | 15 kA |
