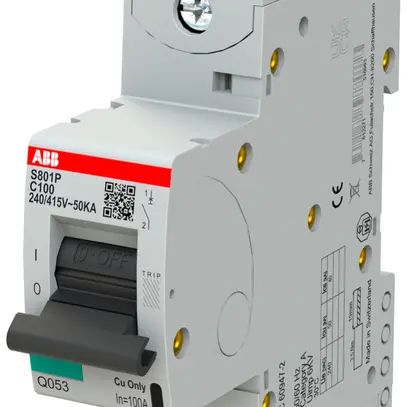

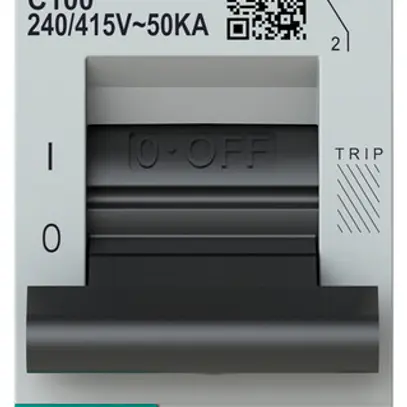

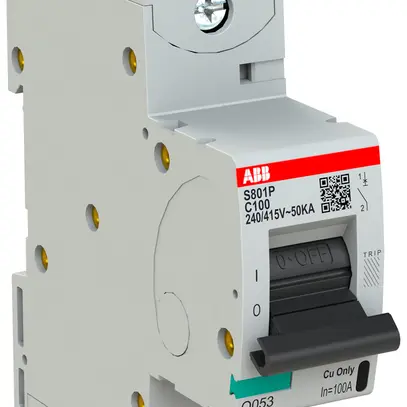

Disjoncteur ABB S801P-C100, nombre de pôles (total) 1, nombre de pôles protégés 1, tension assignée 230 V, type de tension AC/DC, courant assigné 100 A, caractéristique de déclenchement C, capacité de commutation assignée Icn selon EN 60898 à 230 V 15 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 230 V 50 kA, capacité de commutation assignée Icn selon EN 60898 à 400 V 15 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 400 V 50 kA, largeur en unités de division 1.5, type de raccordement électrique borne à vis
| indice de protection (IP) | IP20 |
| gamme de fréquence | 50 - 60 Hz |
| antidéflagrant | Non |
| type de tension | AC/DC |
| profondeur totale | 82.5 mm |
| tension assignée | 0.23 kV |
| courant assigné | 100 A |
| caractéristique de déclenchement | C |
| section de conducteur connectable multifilaire | 1 - 50 mm² |
| section de conducteur connectable unifilaire | 1 - 70 mm² |
| température d'ambiance en service | -25 - 60 °C |
| montage encastré | Non |
| tension d'isolement assignée Ui | 690 V |
| conducteur neutre à commutation | Non |
| largeur en unités de division | 1.5 |
| degré de pollution | 3 |
| catégorie de surtension | 3 |
| classe de limitation énergétique | 3 |
| puissance dissipée | 8 W |
| tension de tenue aux chocs nominale (Uimp) | 6 kV |
| capacité de commutation assignée Icn selon EN 60898 à 230 V | 15 kA |
| nombre de pôles protégés | 1 |
| équipement supplémentaire possible | Oui |
| nombre de pôles (total) | 1 |
| capacité de commutation assignée Icu selon IEC 60947-2 à 400 V | 50 kA |
| capacité de commutation assignée Icu selon IEC 60947-2 à 230 V | 50 kA |
| capacité de commutation assignée Icn selon EN 60898 à 400 V | 15 kA |
