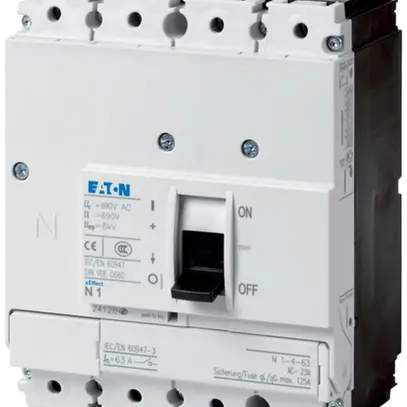

Sectionneur de charge AP Eaton PN1-4-160, version interrupteur principal, version interrupteur de maintenance/de réparation, version dispositif d'arrêt d'urgence, nombre de pôles 4, courant permanent assigné Iu 160 A, tension de service nominale de mesure Ue max. à AC 690 V, puissance de service assignée à AC-3 400 V 0 kW, puissance de service assignée à AC-23 400 V 90 kW, résistance aux courant assigné de courte durée Icw 2 kA, capacité de coupure à 400 V 0 kW, courant de court-circuit assigné conditionnel Iq 0 kA, nombre de contacts auxiliaires ouvreurs 0, nombre de contacts auxiliaires fermeurs 0, nombre de contacts auxiliaires inverseurs 0, mode de raccordement de circuit principal borne de cadre, indice de protection côté frontal IP20, type d'élément d'actionnement culbuteur, couleur de l'élément d'actionnement noir, verrouillable, convient pour fixation au sol, approprié pour montage dans distributeur, approprié pour nappe, largeur 120 mm, hauteur 145 mm, profondeur 88 mm
| largeur | 120 mm |
| hauteur | 145 mm |
| profondeur | 88 mm |
| verrouillable | Oui |
| convient pour fixation au sol | Oui |
| nombre de pôles | 4 |
| indice de protection (IP), côté frontal | IP20 |
| nombre de commutateurs | 1 |
| tension de service nominale de mesure Ue max. à AC | 690 V |
| approprié pour nappe | Oui |
| approprié pour montage dans distributeur | Oui |
| type de construction d'appareil | appareil à encastrer, technique de montage fixe |
| type d'élément d'actionnement | culbuteur |
| courant permanent assigné Iu | 160 A |
| mode de raccordement de circuit principal | borne de cadre |
| nombre de contacts auxiliaires, ouvreurs | 0 |
| nombre de contacts auxiliaires, fermeurs | 0 |
| tension de service assignée | 690 - 690 V |
| nombre de contacts auxiliaires, inverseurs | 0 |
| puissance de service assignée à AC-3, 400 V | 0 kW |
| courant de court-circuit assigné conditionnel Iq | 0 kA |
| commande par moteur en option | Non |
| résistance aux courant assigné de courte durée Icw | 2 kA |
| puissance de service assignée à AC-23, 400V | 90 kW |
| version interrupteur de sécurité | Non |
| version interrupteur principal | Oui |
| version dispositif d'arrêt d'urgence | Oui |
| commande par moteur intégré | Non |
| couleur de l'élément d'actionnement | noir |
| Non | |
| courant permanent assigné à AC-23, 400 V | 0 A |
| version inverseur | Non |
| capacité de coupure à 400 V | 0 kW |
| courant permanent assigné à C-21, 400 V | 0 A |
| déclencheur de tension en option | Non |
| convient pour fixation frontale centrale | Non |
| convient pour fixation frontale à 4 trous | Non |
| version interrupteur de maintenance/de réparation | Oui |
