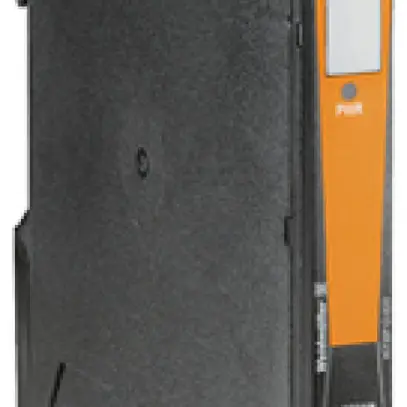

Séparateur/convertisseur de signaux Weidmüller ACT20P-2CI-2CO-12-S, forme constructive d'appareil appareil de champ, nombre de canaux 2, type d'alimentation actif, tension d'alimentation assignée DC 20…30 V, absorbtion de puissance 2 W, nombre de connectivités d'entrée 0…20 mA 1, nombre de connectivités d'entrée 4…20 mA 1, nombre de connectivités de sortie 0…20 mA 1, nombre de connectivités de sortie 4…20 mA 1, séparation galvanique entre entrées, séparation galvanique entre entrée et sortie, séparation galvanique entre tension d'alimentation et tous les autres circuits, mode de montage fixation à cliquet barre de support, type de raccordement électrique raccordement à vis, température de fonctionnement -20…60 °C, dérive thermique 0.02 %/K, hauteur 117.2 mm, largeur 12.5 mm, profondeur 113.7 mm, indice de protection IP20, avec isolation galvanique à 3 voies
| largeur | 12.5 mm |
| hauteur | 117.2 mm |
| mode de montage | fixation à cliquet barre de support |
| profondeur | 113.7 mm |
| indice de protection (IP) | IP20 |
| type d'alimentation | actif |
| température de fonctionnement | -20 - 60 °C |
| absorbtion de puissance | 2 VA |
| type de raccordement électrique | raccordement à vis |
| nombre de canaux | 2 |
| tension d'alimentation assignée DC | 20 - 30 V |
| SIL selon IEC 61508 | sans |
| dérive thermique | 0.02 %/K |
| sortie de détecteur de brouillage | Non |
| séparation galvanique entre tension d'alimentation et tous les autres circuits | Oui |
| séparation galvanique entre entrées | Oui |
| séparation galvanique entre entrée et sortie | Oui |
| nombre de connectivités d'entrée -60 mV ... +60 mV | 0 |
| nombre de connectivités d'entrée -500 mV ... +500 mV | 0 |
| nombre de connectivités d'entrée 5 V ... 1 V | 0 |
| nombre de connectivités d'entrée 5 V ... 0 V | 0 |
| nombre de connectivités d'entrée -5 V ... +5 V | 0 |
| nombre de connectivités d'entrée -5 mA ... +5 mA | 0 |
| nombre de connectivités d'entrée 4 mA ... 20 mA | 1 |
| nombre de connectivités d'entrée -300 mV ... +300 mV | 0 |
| nombre de connectivités d'entrée 20 mA ... 4 mA | 0 |
| nombre de connectivités d'entrée 20 mA ... 0 mA | 0 |
| nombre de connectivités d'entrée -20 V ... +20 V | 0 |
| nombre de connectivités d'entrée -20 mA ... +20 mA | 0 |
| nombre de connectivités d'entrée -2,5 V ... +2,5 V | 0 |
| nombre de connectivités d'entrée 2 V ... 10 V | 0 |
| nombre de connectivités d'entrée -2 V ... +2 V | 0 |
| nombre de connectivités d'entrée -100 mV ... +100 mV | 0 |
| nombre de connectivités d'entrée 10 V ... 2 V | 0 |
| nombre de connectivités d'entrée 10 V ... 0 V | 0 |
| nombre de connectivités d'entrée -10 V ... +10 V | 0 |
| nombre de connectivités d'entrée -10 mA ... +10 mA | 0 |
| nombre de connectivités d'entrée 1 V ... 5 V | 0 |
| nombre de connectivités d'entrée -1 V ... +1 V | 0 |
| nombre de connectivités d'entrée 0 mV ... 60 mV | 0 |
| nombre de connectivités d'entrée 0 mV ... 500 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 5 V | 0 |
| nombre de connectivités d'entrée 0 mA ... 5 mA | 0 |
| nombre de connectivités d'entrée 0 mV ... 300 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 30 V | 0 |
| nombre de connectivités d'entrée 0 V ... 24 V | 0 |
| nombre de connectivités d'entrée 0 mV ... 200 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 20 V | 0 |
| nombre de connectivités d'entrée 0 mA ... 20 mA | 1 |
| nombre de connectivités d'entrée 0 V ... 2,5 V | 0 |
| nombre de connectivités d'entrée 0 V ... 2 V | 0 |
| nombre de connectivités d'entrée 0 mV ... 100 mV | 0 |
| nombre de connectivités d'entrée 0 V ... 10 V | 0 |
| nombre de connectivités d'entrée 0 mA ... 10 mA | 0 |
| nombre de connectivités d'entrée 0 V ... 1 V | 0 |
| nombre de connectivités d'entrée +5 V ... -5 V | 0 |
| nombre de connectivités d'entrée +10 V ... -10 V | 0 |
| nombre de connectivités de sortie 4 mA ... 20 mA | 1 |
| nombre de connectivités de sortie 0 mA ... 20 mA | 1 |
| forme constructive d'appareil | appareil de champ |
| nombre de connectivités de sortie -60 mV ... +60 mV | 0 |
| nombre de connectivités de sortie -500 mV ... +500 mV | 0 |
| nombre de connectivités de sortie 5 V ... 1 V | 0 |
| nombre de connectivités de sortie 5 V ... 0 V | 0 |
| nombre de connectivités de sortie -5 V ... +5 V | 0 |
| nombre de connectivités de sortie -5 mA ... +5 mA | 0 |
| nombre de connectivités de sortie -300 mV ... +300 mV | 0 |
| nombre de connectivités de sortie 20 mA ... 4 mA | 0 |
| nombre de connectivités de sortie 20 mA ... 0 mA | 0 |
| nombre de connectivités de sortie -20 V ... +20 V | 0 |
| nombre de connectivités de sortie -20 mA ... +20 mA | 0 |
| nombre de connectivités de sortie -2,5 V ... +2,5 V | 0 |
| nombre de connectivités de sortie 2 V ... 10 V | 0 |
| nombre de connectivités de sortie -2 V ... +2 V | 0 |
| nombre de connectivités de sortie -100 mV ... +100 mV | 0 |
| nombre de connectivités de sortie 10 V ... 2 V | 0 |
| nombre de connectivités de sortie 10 V ... 0 V | 0 |
| nombre de connectivités de sortie -10 V ... +10 V | 0 |
| nombre de connectivités de sortie -10 mA ... +10 mA | 0 |
| nombre de connectivités de sortie 1 V ... 5 V | 0 |
| nombre de connectivités de sortie -1 V ... +1 V | 0 |
| nombre de connectivités de sortie 0 mV ... 60 mV | 0 |
| nombre de connectivités de sortie 0 mV ... 500 mV | 0 |
| nombre de connectivités de sortie 0 V ... 5 V | 0 |
| nombre de connectivités de sortie 0 mA ... 5 mA | 0 |
| nombre de connectivités de sortie 0 mV ... 300 mV | 0 |
| nombre de connectivités de sortie 0 V ... 30 V | 0 |
| nombre de connectivités de sortie 0 V ... 24 V | 0 |
| nombre de connectivités de sortie 0 mV ... 200 mV | 0 |
| nombre de connectivités de sortie 0 V ... 20 V | 0 |
| nombre de connectivités de sortie 0 V ... 2,5 V | 0 |
| nombre de connectivités de sortie 0 V ... 2 V | 0 |
| nombre de connectivités de sortie 0 mV ... 100 mV | 0 |
| nombre de connectivités de sortie 0 V ... 10 V | 0 |
| nombre de connectivités de sortie 0 mA ... 10 mA | 0 |
| nombre de connectivités de sortie 0 V ... 1 V | 0 |
| nombre de connectivités de sortie +5 V ... -5 V | 0 |
| nombre de connectivités de sortie +10 V ... -10 V | 0 |
