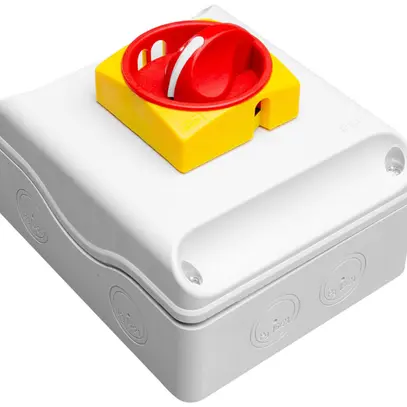

Sezionatore di carico AP Weidmüller AC SB M 63A 4POL CG 06KV, tecnologia dei apparecchiature di comando isolato ad aria, materiale isolante aria, corrente nominale 63 A, tensione nominale 0.69 kV, resistenza nominale a tensione ad impulso (Uimp) 10 kV, corrente nominale di chiusura del cortocircuito 2 kA, resistenza a corrente di breve durata Icw 15 kA, corrente di resistenza di picco nominale 15 kA, numero di contatti di chiusura contatti principali 4, classe di resistenza meccanica M2 (10000), classe di resistenza elettrica E2, classe di condizioni operative secondo IEC/TS 62271-304:2008-05 2, secondo IEC 62271-105, temperatura di impiego -25…70 °C, grado di protezione IP2X, larghezza 140 mm, altezza 165 mm, profondità 121.1 mm, adatto per impianti fotovoltaici, 4 poli, interruttore manuale, per applicazioni in media tensione per l’interruzione degli archi elettrici
| larghezza | 140 mm |
| altezza | 165 mm |
| profondità | 121.1 mm |
| grado di protezione (IP) | IP2X |
| temperatura di impiego | -25 - 70 °C |
| frequenza | 0.00000005 GHz |
| tensione nominale | 0.69 kV |
| corrente nominale | 63 A |
| tecnologia dei apparecchiature di comando | isolato ad aria |
| numero di contatti di apertura, contatti principali | 0 |
| numero di contatti di chiusura, contatti principali | 4 |
| resistenza nominale a tensione ad impulso (Uimp) | 10 kV |
| resistenza a corrente di breve durata Icw | 15 kA |
| numero di cicli di spegnimento alla corrente nominale | 10000 |
| secondo IEC 62271-1 | No |
| secondo IEC 62271-102 | No |
| secondo IEC 62271-103 | No |
| secondo IEC 62271-105 | Si |
| classe di condizioni operative secondo IEC/TS 62271-304:2008-05 | 2 |
| classe di resistenza elettrica | E2 |
| classe di resistenza meccanica | M2 (10000) |
| numero di operazioni meccaniche | 10000 |
| con azionamento motorizzato | No |
| corrente di resistenza di picco nominale | 15 kA |
| corrente nominale di chiusura del cortocircuito | 2 kA |
| materiale isolante | aria |
