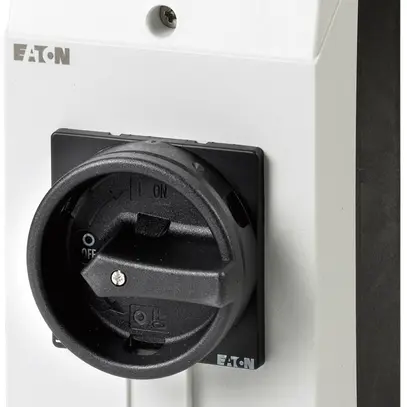

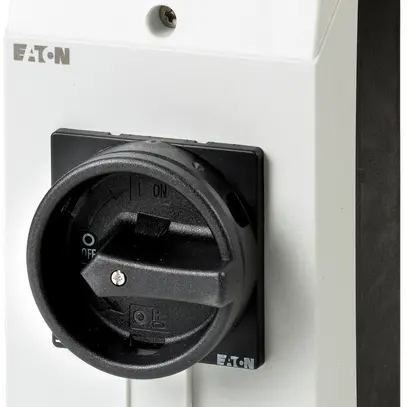

Sectionneur de charge AP Eaton P1-25/I2/SVB-SW/N, version interrupteur principal, version interrupteur de maintenance/de réparation, nombre de pôles 4, courant permanent nominal Iu 25 A, tension de service nominale de mesure Ue max. à AC 690 V, puissance de service nominale à AC-3 400 V 7.5 kW, puissance de service nominale à AC-23 400 V 13 kW, résistance aux courant nominal de courte durée Icw 0.64 kA, capacité de coupure à 400 V 13 kW, courant de court-circuit assigné conditionnel Iq 80 kA, type de raccordement de circuit principal raccordement à vis, indice de protection côté frontal IP65, type d'élément d'actionnement bouton rotatif, couleur de l'élément d'actionnement noir, verrouillable, largeur 100 mm, hauteur 180 mm, profondeur 115 mm, avec contact conducteur neutre, à enclenchement avancé, couleur de la bague de verrouillage noir, verrouillable en position 0, entrée de câble défonçable, convient pour l'exportation (US/CA)
| largeur | 100 mm |
| hauteur | 180 mm |
| profondeur | 115 mm |
| matériau du boîtier | matière synthétique |
| verrouillable | Oui |
| convient pour montage au sol | Oui |
| couleur de boîtier | gris |
| convient pour fixation au sol | Oui |
| nombre de pôles | 4 |
| indice de protection (IP), côté frontal | IP65 |
| nombre de commutateurs | 1 |
| type de construction d'appareil | appareil complet dans boîtier |
| tension de service nominale de mesure Ue max. à AC | 690 V |
| approprié pour nappe | Non |
| approprié pour montage dans distributeur | Non |
| type d'élément d'actionnement | bouton rotatif |
| courant permanent assigné Iu | 25 A |
| mode de raccordement de circuit principal | raccordement à vis |
| nombre de contacts auxiliaires, ouvreurs | 0 |
| nombre de contacts auxiliaires, fermeurs | 0 |
| tension de service assignée | 0 - 690 V |
| nombre de contacts auxiliaires, inverseurs | 0 |
| puissance de service assignée à AC-3, 400 V | 7.5 kW |
| courant de court-circuit assigné conditionnel Iq | 80 kA |
| commande par moteur en option | Non |
| résistance aux courant assigné de courte durée Icw | 0.64 kA |
| puissance de service assignée à AC-23, 400V | 13 kW |
| version interrupteur de sécurité | Non |
| version interrupteur principal | Oui |
| version dispositif d'arrêt d'urgence | Non |
| commande par moteur intégré | Non |
| couleur de l'élément d'actionnement | noir |
| Non | |
| version inverseur | Non |
| capacité de coupure à 400 V | 13 kW |
| courant permanent assigné à C-21, 400 V | 25 A |
| déclencheur de tension en option | Non |
| convient pour fixation frontale centrale | Non |
| convient pour fixation frontale à 4 trous | Non |
| version interrupteur de maintenance/de réparation | Oui |
| Catégorie d'action | Appareils de commande | de signalisation |
