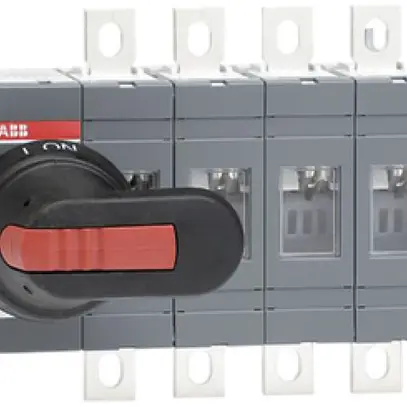

Otto Fischer AG | Interruttore di carico ABB 160A/400V 4L, con maniglia&asse

Interruttore di carico INS ABB, con maniglia e albero

bloccabile	Si
adatto per fissaggio a pavimento	Si
numero di poli	4
grado di protezione (IP), lato frontale	IP20
max. tensione d’esercizio nominale Ue per AC	1000 V
adatto per costruzione intermedia	Si
adatto per montaggio distributore	Si
tipologia costruttiva dell'apparecchio	apparecchio da incasso, tecnica a installazione fissa
tipo di elemento di azionamento	manopola corta
corrente permanente nominale Iu	160 A
tipo di collegamento circuito elettrico principale	raccordo a bullone
numero di contatti ausiliari, contatti di riposo	0
numero di contatti ausiliari, contatti di chiusura	0
tensione d’esercizio nominale	220 - 690 V
numero di contatti ausiliari, invertitori	0
corrente di corto circuito nominale condizionale Iq	24 kA
azionamento a motore opzionale	No
resistenza a corrente di breve durata Icw	4 kA
potenza d’esercizio nominale per AC-23, 400V	75 kW
versione interruttore di sicurezza	No
versione interruttore principale	Si
versione dispositivo di arresto d’emergenza	No
azionamento a motore integrato	No
colore dell’elemento di azionamento	nero
versione invertitore	No
corrente nominale permanente per AC-21, 400 V	160 A
sganciatore di tensione opzionale	No
adatto per fissaggio frontale centrale	No
adatto per fissaggio frontale a 4 fori	No
versione interruttore di manutenzione/riparazione	No

0157_D_0218094.pdf

application.pdf

0157_D_0093967.pdf

Interruttore di carico ABB 160A/400V 4L, con maniglia&asse
