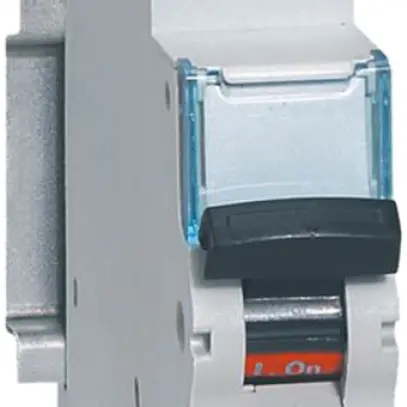

Disjoncteur Legrand DX3, optimisé, seuils magnétiques (Im): 5…10×In, bornes alimentation (en haut): à vis (HX3 optimisé), bornes sortie (en bas): à vis, montage: rail DIN (35 mm), capacité des bornes: câble rigide 1×16mm²/2×6mm², câble flexible sans embout 1×10mm²/2×4mm², câble flexible avec embout 1×10mm², alimentation par le haut (HX3 optimisé ou HX3 1L/N) et départ par le bas (câble rigide ou câble flexible), puissance dissipée (phase/par pôle): 2.4W, puissance dissipée (neutre): 0.02W
| indice de protection (IP) | IP20 |
| gamme de fréquence | 50 - 60 Hz |
| antidéflagrant | Non |
| type de tension | AC |
| profondeur totale | 44 mm |
| tension assignée | 0.23 kV |
| courant assigné | 2 A |
| caractéristique de déclenchement | C |
| montage encastré | Non |
| Oui | |
| conducteur neutre à commutation | Oui |
| largeur en unités de division | 1 |
| degré de pollution | 2 |
| catégorie de surtension | 3 |
| classe de limitation énergétique | 3 |
| puissance dissipée | 2.4 W |
| tension de tenue aux chocs nominale (Uimp) | 6 kV |
| capacité de commutation assignée Icn selon EN 60898 à 230 V | 4.5 kA |
| nombre de pôles protégés | 1 |
| équipement supplémentaire possible | Oui |
| nombre de pôles (total) | 2 |
| capacité de commutation assignée Icu selon IEC 60947-2 à 230 V | 6 kA |
