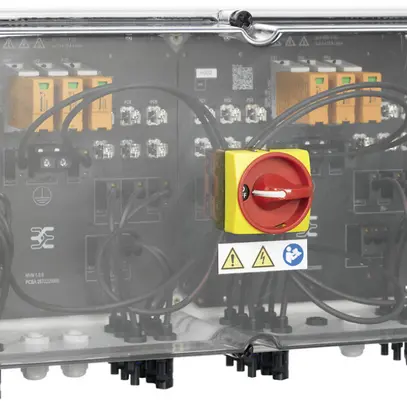

Generatoranschlusskasten Weidmüller GAK PVN DC 3INFH/3OUT×2 2MPPT SW SPD1R WM4 1kV, für Wechselrichter mit 2 MPP-Tracker, geeignet zum Schutz der DC-Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über WM4 C, Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:20226, Sicherungshalter (Schmelzsicherungen 10×38 mm separat bestellen), mit DC-Schalter, 2 Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011
| Werkstoff | Kunststoff |
| Farbe | grau |
| Montageart | Direktmontage |
| Schutzart (IP) | IP65 |
| Mit Fernmeldekontakt | Ja |
| Nennspannung DC | 1000 V |
| Anzahl der Eingänge | 6 |
| Art der Einführung | sonstige |
| Für Sicherungsgrösse | 10×38 mm |
| Anzahl der Leiter (ohne Erde) | 2 |
| Max. Eingangsspannung DC | 1000 V |
| Höchste Dauerspannung DC | 1000 V |
| Nennableitstossstrom (8/20) | 20 kA |
| Schutzpegel | 3.8 kV |
| Schutzpegel L-N | 3.8 kV |
| Signalisierung am Gerät | optisch |
| Netzform TN-C-S | Nein |
| Netzform sonstige | Ja |
| Netzform TT | Nein |
| Netzform TN-S | Nein |
| Netzform TN-C | Nein |
| Netzform TN | Nein |
| Netzform IT | Nein |
| Netzform DC | Ja |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 16 mm² |
| Integrierte Vorsicherung | Nein |
| Schutzpegel N-PE | 3.8 kV |
| Max. PV-Spannung | 1000 V |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Max. Ableitstossstrom (8/20) | 40 kA |
| Prüfklasse Typ 2 | Ja |
