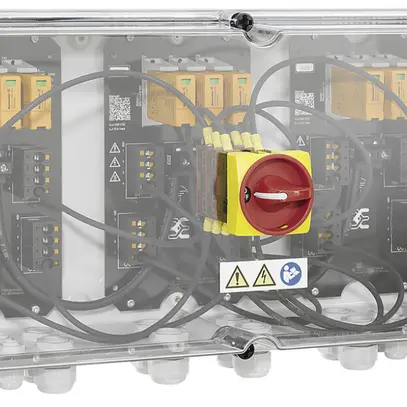

Scatola di raccordo di generatore Weidmüller GAK PVN DC 3IN/3OUT×3 3MPPT SW SPD1R CG 1kV, per inverter con 3 MPP-Tracker, adatto per la protezione lato DC, tensione massima della stringa Uoc: 1000 V DC, fino a 3 ingressi per MPP-Tracker, raccordo generatore tramite pressacavo M25 con Ø 3×7 mm, ingresso cavi (uno per il positivo e uno per il negativo), morsetti PUSH IN 2.5 mm² fino a 16 mm² a filo singolo, multifilo, con/senza capocorda, con interruttore DC, 3 scaricatori combinati di classe/tipo I + II con contatto di segnalazione, raccordo del contatto di segnalazione tramite pressacavo (Ø 8…12 mm), sezione massima del cavo: 1.5 mm², raccordo della terra funzionale tramite pressacavi (Ø 8…12 mm), sezione del conduttore: 16 mm², conforme alla norma apparecchiature assiemate di protezione e manovra a bassa tensione - parte 1: specifiche generali (IEC 61439-1:2011, modificato) + BS EN 61439-2:2011
| materiale | materiale sintetico |
| larghezza | 558 mm |
| colore | grigio |
| altezza | 330 mm |
| modo di montaggio | montaggio diretto |
| profondità | 249 mm |
| grado di protezione (IP) | IP65 |
| temperatura di impiego | -25 - 50 °C |
| con contatto telecomunicazioni | Si |
| tensione nominale DC | 1000 V |
| numero di entrate | 9 |
| tipo di introduzione | raccordo a vite |
| numero di conduttori (esclusa terra) | 2 |
| tensione permanente DC max. | 1000 V |
| corrente impulsiva di dispersione nominale (8/20) | 20 kA |
| livello di protezione | 3.8 kV |
| livello di protezione L-N | 3.8 kV |
| segnalazione nell’apparecchio | ottico |
| forma della rete TN-C-S | No |
| altre forme della rete | Si |
| forma della rete TT | No |
| forma della rete TN-S | No |
| forma della rete TN-C | No |
| forma della rete TN | No |
| forma della rete IT | No |
| forma della rete DC | Si |
| sezione max. del conduttore flessibile (a filo sottile) | 16 mm² |
| sezione max. del conduttore rigido (uni-/multifilare) | 16 mm² |
| fusibile ausiliario integrato | No |
| livello di protezione N-PE | 3.8 kV |
| max. tensione PV | 1000 V |
| classe di prova tipo 3 | No |
| resistenza al corto circuito (Isccr) | 50 kA |
| corrente impulsiva di scarica (8/20) max. | 40 kA |
| classe di prova tipo 2 | Si |
| classe di prova tipo 1 | Si |
