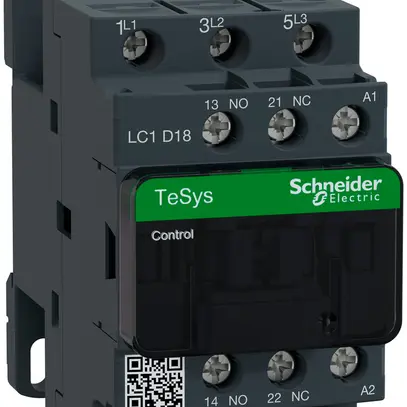

Contacteur TeSys LC1 D09…LC1 D95, EN 60947-1/-4-1, pour commande de moteurs ≤ 7.5 kW sous 400 V, tolérance de la tension de commande -20 %/+10 %, tension de contact ≤ 690 V AC, contacts auxiliaires montés fixes AC11 10 A 690 V AC, blocs de contacts auxiliaires frontaux, modules additifs latéraux, capot de sécurité plombable, fixation à vis, bornes à vis, LC1 D09…LC1 D38, 2 contacts auxiliaires, enfichable sur barre profilée EN 50022-35
| largeur | 45 mm |
| hauteur | 77 mm |
| profondeur | 86 mm |
| approprié pour montage sur rail | Non |
| tension d'alimentation de commande assignée AC 60 Hz | 48 - 48 V |
| tension d'alimentation de commande assignée AC 50 Hz | 48 - 48 V |
| type de tension pour actionnement | AC |
| courant de service assigné Ie à AC-1, 400 V | 32 A |
| mode de raccordement de circuit principal | raccordement à vis |
| nombre de contacts auxiliaires, ouvreurs | 1 |
| nombre de contacts auxiliaires, fermeurs | 1 |
| nombre d'ouvreurs, contacts principaux | 0 |
| nombre de fermeurs, contacts principaux | 3 |
| courant de service assigné Ie à AC-3, 400 V | 18 A |
| puissance de service assignée à AC-3, 400 V | 7.5 kW |
| puissance de service de mesure à AC-4, 400 V | 4 kW |
| courant de service de mesure Ie à AC-4, 400 V | 9 A |
