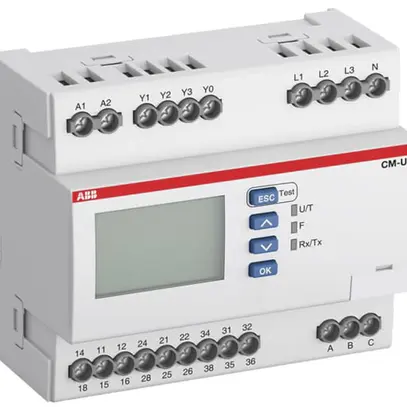

Relais de surveillance de l'alimentation secteur AMD ABB CM-UFD.M31M, pour la surveillance de la tension et de la fréquence dans les réseaux monophasés et triphasés, moyenne de 10 minutes, détection de l'interruption du conducteur neutre, méthode de mesure TRMS, écran LCD rétroéclairé à plusieurs lignes, mémoire de défauts (max. 99 entrées), fonction de test, protection par mot de passe, 3 entrées de commande, déclenchement à distance, ROCOF (surveillance du gradient de fréquence), détection des sauts de vecteur, testé et préréglé selon VDE-AR-N 4105:2018-11 et VDE-AR-N 4110:2018-11, gestion de l'intégrité de la fonction de redondance (selon VDE-AR-N 4105, obligatoire dans les systèmes avec P >30 kW), avec interface de communication (Modbus RTU)
| largeur | 108 mm |
| hauteur | 90 mm |
| profondeur | 67 mm |
| type de raccordement électrique | raccordement à vis |
| nombre de contacts inverseurs | 3 |
| nombre de contacts fermeurs | 0 |
| nombre de contacts ouvreurs | 0 |
| type de tension pour actionnement | AC/DC |
| tension d'alimentation de commande assignée DC | 24 - 240 V |
| tension d'alimentation de commande assignée AC 60 Hz | 24 - 240 V |
| tension d'alimentation de commande assignée AC 50 Hz | 24 - 240 V |
| type de tension du champ de mesure | AC |
| avec bornes amovibles | Non |
| temps de retard au réarmement max. réglable | 0.5 s |
| temps de retard au réarmement max. admissible | 6000 s |
| temps de retard à l'enclenchement max. réglable | 0 s |
| temps de retard à l'enclenchement max. admissible | 10 s |
| fonction fenêtre triphasée possible | Oui |
| fonction fenêtre monophasée possible | Oui |
| fonction fenêtre de tension continue incl. | Non |
| avec fonction surtension de tension continue incl. | Non |
| fonction sous-tension de tension continue incl. | Non |
| fonction surtension triphasée possible | Oui |
| fonction surtension monophasée possible | Oui |
| fonction sous-tension triphasée possible | Oui |
| fonction sous-tension monophasée possible | Oui |
| valeur de réponse tension | 57.7 - 400 V |
| gamme de mesure de tension 2 | 0 - 540 V |
| gamme de mesure de tension 1 | 0 - 312 V |
