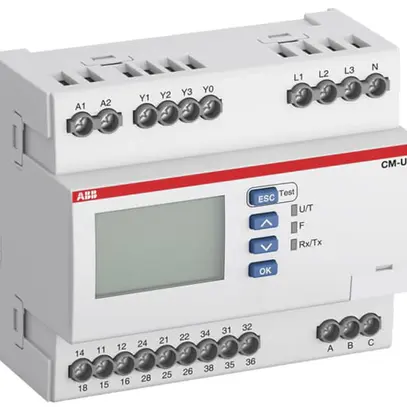

Relè di monitoraggio dell'alimentazione rete AMD ABB CM-UFD.M31M, per il monitoraggio della tensione e della frequenza nelle reti monofase e trifase, media di 10 minuti, rilevamento dell'interruzione del conduttore neutro, metodo di misurazione TRMS, display LCD retroilluminato a più righe, memoria guasti (max. 99 voci), funzione di test, impostazione protezione con password, 3 entrate di comando, trigger remoto, ROCOF (monitoraggio del gradiente di frequenza), rilevamento del salto vettoriale, testato e preimpostato secondo VDE-AR-N 4105:2018-11 e VDE-AR-N 4110:2018-11, gestione dell'integrità della funzione di ridondanza (secondo VDE-AR-N 4105, obbligatoria nei sistemi con P >30 kW), con interfaccia di comunicazione (Modbus RTU)
| larghezza | 108 mm |
| altezza | 90 mm |
| profondità | 67 mm |
| tipo di collegamento elettrico | raccordo a vite |
| numero di contatti invertitori | 3 |
| numero di contatti di chiusura | 0 |
| numero di contatti di riposo | 0 |
| tipo di tensione per l’azionamento | AC/DC |
| tensione di alimentazione pilota nominale DC | 24 - 240 V |
| tensione di alimentazione pilota nominale AC 60 Hz | 24 - 240 V |
| tensione di alimentazione pilota nominale AC 50 Hz | 24 - 240 V |
| tipo di tensione del campo di misura | AC |
| con morsetti amovibili | No |
| min. ritardo alla diseccitazione impostabile | 0.5 s |
| max. ritardo alla diseccitazione ammesso | 6000 s |
| min. ritardo all’eccitazione impostabile | 0 s |
| max. ritardo all’eccitazione ammesso | 10 s |
| finestra trifase possibile | Si |
| finestra monofase possibile | Si |
| contiene funzione finestra di tensione continua | No |
| contiene funzione sovratensione di tensione continua | No |
| contiene funzione sottotensione di tensione continua | No |
| sovratensione trifase possibile | Si |
| sovratensione monofase possibile | Si |
| sottotensione trifase possibile | Si |
| sottotensione monofase possibile | Si |
| valore d’intervento tensione | 57.7 - 400 V |
| intervallo di misura della tensione 2 | 0 - 540 V |
| intervallo di misura della tensione 1 | 0 - 312 V |
