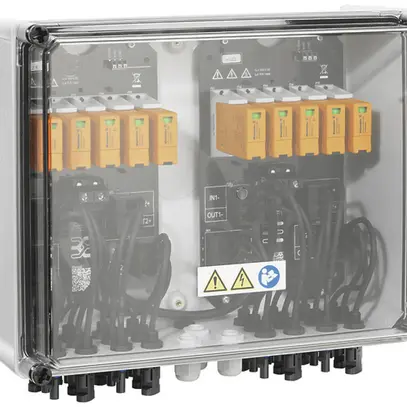

Coffret de raccordement de générateur Weidmüller GAK PVN DC 2IN/1OUT×4 4MPPT SPD1R WM4 1kV, pour onduleur avec 6 MPP-Tracker, convient pour la protection du coté DC, tension max. de la branche Uoc: 1000 V DC, jusqu'à 2 entrées/1 sortie par MPP-Tracker, protection surtension I/II, raccordement de générateur par connecteur WM4 C
| matériau | matière synthétique |
| couleur | gris |
| mode de montage | apparent |
| indice de protection (IP) | IP65 |
| avec contact de télécommunication | Oui |
| tension nominale DC | 1000 V |
| nombre d'entrées | 8 |
| type d'entrée | autre |
| tension d'entrée DC max. | 1000 V |
| tension permanente DC max. | 1000 V |
| courant d'impact de fuite nominal (8/20) | 20 kA |
| niveau de protection | 3.8 kV |
| niveau de protection L-N | 3.8 kV |
| signalisation sur l'appareil | optique |
| forme de réseau TN-C-S | Non |
| forme de réseau autre | Non |
| forme de réseau TT | Non |
| forme de réseau TN-S | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN | Non |
| forme de réseau IT | Non |
| forme de réseau DC | Oui |
| section max. de conducteur souple (fils fin) | 25 mm² |
| section max. de conducteur rigide (uni-/multifilaire) | 16 mm² |
| fusible auxiliaire intégré | Non |
| niveau de protection N-PE | 3.8 kV |
| tension PV max. | 1000 V |
| résistance au court-circuit (Icssr) | 11 kA |
| courant de décharge (8/20) max. | 40 kA |
| classe d'essai type 2 | Oui |
