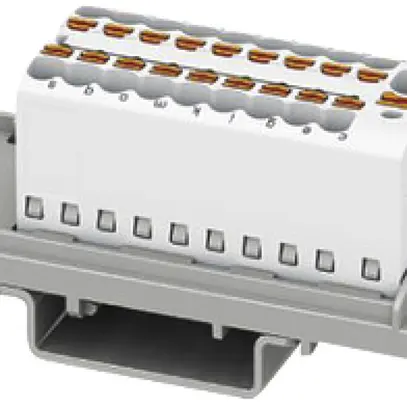

Bloc de distribution Phoenix Contact PTFIX 4/18X1.5-NS35 WH, type de montage: NS 35/7.5, NS 35/15
| largeur | 21.6 mm |
| couleur | blanc |
| hauteur | 28.4 mm |
| mode de montage | rail DIN 35 mm |
| profondeur | 58.1 mm |
| température de fonctionnement | -60 - 105 °C |
| classe de combustibilité de la matière d'isolation selon UL 94 | V0 |
| tension assignée | 0.5 kV |
| courant assigné In | 17.5 A |
| matériau du corps isolant | matière thermoplastique |
| section de conducteur connectable unifilaire | 0.14 - 2.5 mm² |
| section de conducteur connectable avec embout de câble | 0.14 - 1.5 mm² |
| section de conducteur connectable sans embout de câble | 0.14 - 1.5 mm² |
| nombre d'étages | 1 |
| version antidéflagrante approuvée Ex e | Non |
| type de raccordement électrique 2 | raccordement à ressort |
| type de raccordement électrique 1 | raccordement à ressort |
| plaque de fermeture nécessaire | Non |
| étages pontés interne | Non |
| nombre de reglettes à bornes par étage | 2 |
