| indice de protection (IP) | IP20 |
| gamme de fréquence | 50 - 60 Hz |
| antidéflagrant | Non |
| type de tension | AC |
| profondeur totale | 91 mm |
| tension assignée | 0.24 kV |
| courant assigné | 3 A |
| caractéristique de déclenchement | C |
| section de conducteur connectable multifilaire | 0.75 - 35 mm² |
| section de conducteur connectable unifilaire | 0.75 - 25 mm² |
| tension d'isolement assignée Ui | 440 V |
| conducteur neutre à commutation | Non |
| largeur en unités de division | 1 |
| catégorie de surtension | 3 |
| classe de limitation énergétique | 3 |
| tension de tenue aux chocs nominale (Uimp) | 4 kV |
| nombre de pôles protégés | 1 |
| équipement supplémentaire possible | Oui |
| nombre de pôles (total) | 1 |
| capacité de commutation assignée Icu selon IEC 60947-2 à 230 V | 40 kA |

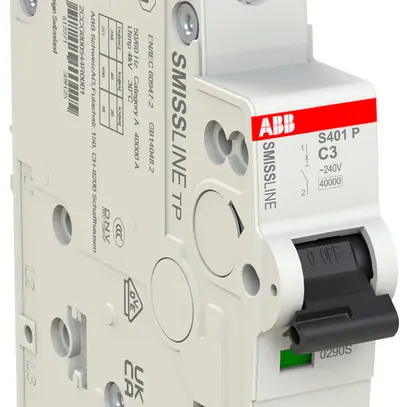

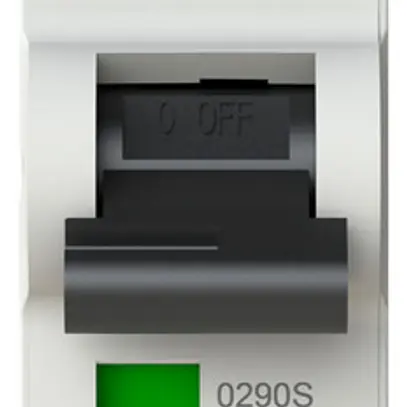

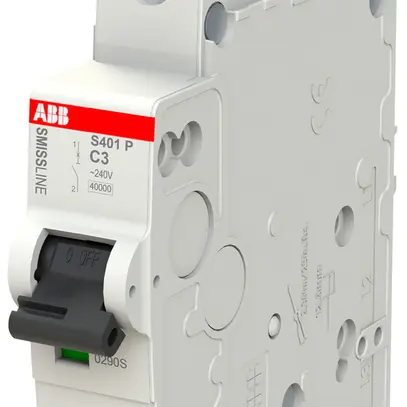

| Programme | ABB Smissline TP |
