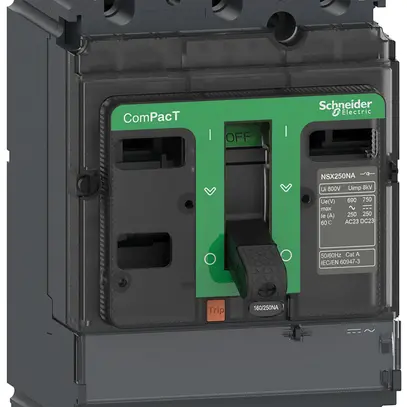

Sectionneur de charge Schneider Electric ComPacT NSX 160NA, catégorie AC-22A/AC-23A, pattes de branchement pour cosses ou barres conductrices, 161×105×86 mm
| largeur | 105 mm |
| hauteur | 161 mm |
| profondeur | 86 mm |
| verrouillable | Oui |
| convient pour fixation au sol | Oui |
| nombre de pôles | 3 |
| indice de protection (IP), côté frontal | IP30 |
| nombre de commutateurs | 1 |
| tension de service nominale de mesure Ue max. à AC | 690 V |
| approprié pour nappe | Non |
| approprié pour montage dans distributeur | Oui |
| type de construction d'appareil | appareil à encastrer, technique de montage fixe |
| type d'élément d'actionnement | culbuteur |
| courant permanent assigné Iu | 160 A |
| mode de raccordement de circuit principal | raccordement à vis |
| nombre de contacts auxiliaires, ouvreurs | 0 |
| nombre de contacts auxiliaires, fermeurs | 0 |
| tension de service assignée | 0 - 690 V |
| nombre de contacts auxiliaires, inverseurs | 5 |
| commande par moteur en option | Oui |
| résistance aux courant assigné de courte durée Icw | 2.5 kA |
| version interrupteur de sécurité | Non |
| version interrupteur principal | Oui |
| version dispositif d'arrêt d'urgence | Non |
| commande par moteur intégré | Non |
| couleur de l'élément d'actionnement | noir |
| courant permanent assigné à AC-23, 400 V | 160 A |
| version inverseur | Non |
| courant permanent assigné à C-21, 400 V | 160 A |
| déclencheur de tension en option | Oui |
| convient pour fixation frontale centrale | Non |
| convient pour fixation frontale à 4 trous | Oui |
| version interrupteur de maintenance/de réparation | Oui |
