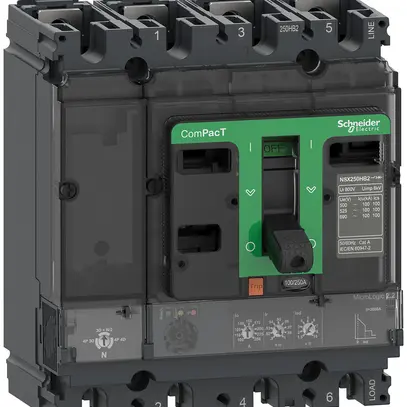

Disjoncteur de puissance Schneider Electric ComPacT NSX 250N , avec module de déclenchement électronique Micrologic 2.2 (4P4d, courant nominal 36…100 A), ICU 50 kA @ 415 V AC, conforme selon EN/IEC 60947, 161×140×86 mm
| indice de protection (IP) | IP30 |
| tension assignée | 0 - 690 V |
| nombre de pôles | 4 |
| type de construction d'appareil | appareil à encastrer, technique de montage fixe |
| type d'élément d'actionnement | culbuteur |
| courant permanent assigné Iu | 100 A |
| mode de raccordement de circuit principal | raccordement à vis |
| nombre de contacts auxiliaires, ouvreurs | 0 |
| nombre de contacts auxiliaires, fermeurs | 0 |
| approprié pour profilé chapeau | Non |
| nombre de contacts auxiliaires, inverseurs | 0 |
| commande par moteur en option | Oui |
| commande par moteur intégré | Non |
| zone de réglage du disjoncteur de surcharge | 225 - 250 A |
| appareil complet avec unité de protection | Oui |
| montage sur profilé DIN en option | Non |
| protection de perte à la terre intégrée | Non |
| courant assigné de sécurité de coupure au coupe-circuit Icu à 400 V, 50 Hz | 50 kA |
| avec indicateur de déclenchement | Non |
| position des raccordements du circuit prinipal | devant |
| avec déclencheur à sous-tension intégré | Non |
| plage de réglage du déclencheur de coupe-circuit sans retardement | 1500 - 1500 A |
| plage de réglage du déclencheur de coupe-circuit à retardement bref | 54 - 1000 A |
