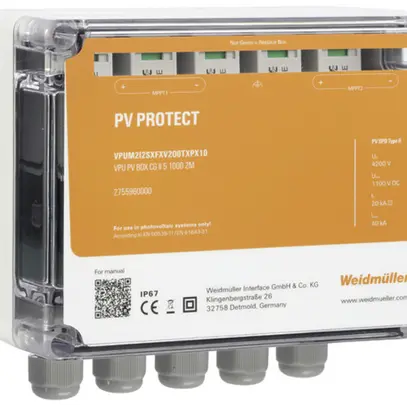

Coffret de protection surtension Weidmüller VPUM2I2SXFXV2O0TXPX10, pour onduleur avec 2 MPP-Tracker, convient pour la protection du coté DC, tension max. de la branche Uoc: 1000 V DC, jusqu'à 1 entrée par MPPT-Tracker, connexion par presse étoupe M25 avec Ø 4…8 mm, section du conducteur: 16 mm², MPPT 2 est identique à MPPT 1, raccordement du boîtier en point, sans interrupteur DC, 2 parafoudres classe/type II, raccordement de la terre fonctionnelle par presse-étoupes (Ø 8…12 mm), section du conducteur: 16 mm², le tout intégré dans un boîtier en matière synthétique 168×145×91 mm, conformément à la norme EN 50539-11: 2013+A1:2014 IEC 61643-31: 2018
| mode de montage | apparent |
| indice de protection (IP) | IP67 |
| avec contact de télécommunication | Non |
| tension nominale DC | 1000 V |
| courant d'impact de fuite nominal (8/20) | 20 kA |
| niveau de protection | 4.2 kV |
| niveau de protection L-N | 4.2 kV |
| signalisation sur l'appareil | optique |
| forme de réseau TN-C-S | Non |
| forme de réseau TT | Non |
| forme de réseau TN-S | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN | Non |
| forme de réseau IT | Non |
| forme de réseau DC | Non |
| section max. de conducteur souple (fils fin) | 16 mm² |
| section max. de conducteur rigide (uni-/multifilaire) | 16 mm² |
| niveau de protection N-PE | 4.2 kV |
| tension PV max. | 1100 V |
| résistance au court-circuit (Icssr) | 11 kA |
| courant de décharge (8/20) max. | 40 kA |
| classe d'essai type 2 | Oui |
