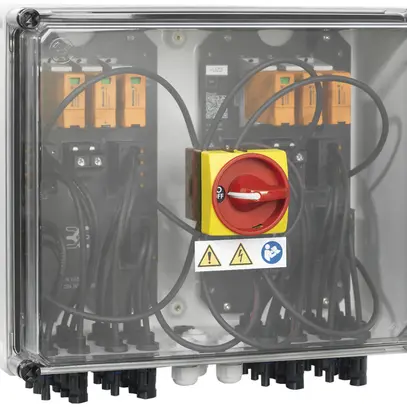

Scatola di raccordo di generatore Weidmüller GAK PVN DC 3IN/3OUT×2 2MPPT SW SPD1R EVO, per inverter con 2 MPP-Tracker, adatto per la protezione lato DC, tensione massima della stringa Uoc: 1000 V DC, fino a 3 ingressi per MPP-Tracker, raccordo tramite connettore EVO, compatibile con cavo di tipo TÜV 2 Pfg1169/08.07 / EN 50618:2033, fino a 3 uscite raccordo tramite connettore EVO, compatibile con cavo di tipo TÜV 2 Pfg1169/08.07 / EN 50618:2033, MPPT 2 e identico a MPPT 1, con interruttore DC, 2 parafulmini combinato classe/tipo I + II con contatto di segnalazione, raccordo del contatto di segnalazione tramite pressacavi (Ø 8…12 mm), sezione massima del cavo: 1.5 mm², raccordo della terra funzionale tramite pressacavi (Ø 8…12 mm), sezione del conduttore: 16 mm², conforme alla norma apparecchiature assiemate di protezione e manovra a bassa tensione - parte 1: specifiche generali (IEC 61439-1:2011, modificato) + BS EN 61439-2:2011
| materiale | materiale sintetico |
| larghezza | 372 mm |
| colore | grigio |
| altezza | 302 mm |
| modo di montaggio | montaggio diretto |
| profondità | 175 mm |
| grado di protezione (IP) | IP65 |
| temperatura di impiego | -25 - 50 °C |
| con contatto telecomunicazioni | Si |
| tensione nominale DC | 1000 V |
| numero di entrate | 3 |
| tipo di introduzione | raccordo a vite |
| numero di conduttori (esclusa terra) | 2 |
| con collegamento di terra | Si |
| tensione d'ingresso DC max. | 1000 V |
| segnalazione nell’apparecchio | ottico |
| forma della rete TN-C-S | No |
| forma della rete TT | No |
| forma della rete TN-S | No |
| forma della rete TN-C | No |
| forma della rete TN | No |
| forma della rete IT | No |
| forma della rete DC | Si |
| sezione max. del conduttore flessibile (a filo sottile) | 16 mm² |
| sezione max. del conduttore rigido (uni-/multifilare) | 16 mm² |
| max. tensione PV | 1000 V |
| classe di prova tipo 2 | Si |
