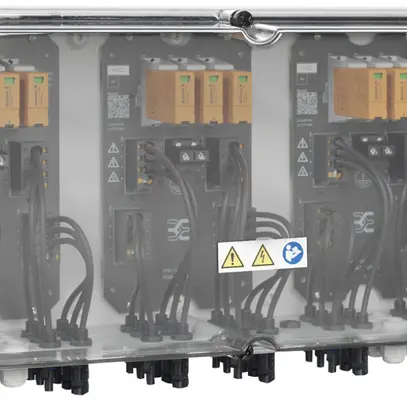

Coffret de raccordement de générateur Weidmüller GAK PVN DC 3IN/3OUT×3 3MPPT SPD1R EVO, pour onduleur avec 3 MPP-Tracker, convient pour la protection du coté DC, tension max. de la branche Uoc: 1000 V DC, jusqu'à 3 entrées par MPP-Tracker, raccordement par connecteur EVO, compatible avec câble du type TÜV 2 Pfg1169/08.07 / EN 50618:2031, jusqu'à 3 sorties raccordement par connecteur EVO, compatible avec câble du type TÜV 2 Pfg1169/08.07 / EN 50618:2031, MPPT 2 et 3 est identique à MPPT 1, sans interrupteur DC, 3 parafoudre combiné classe/type I + II avec contact de signalisation, connexion du contact de signalisation par presse-étoupes (Ø 8…12 mm), section de câble max.: 1.5 mm², raccordement de la terre fonctionnelle par presse-étoupes (Ø 8…12 mm), section du conducteur: 16 mm², conformément à la norme ensembles d'appareillage à basse tension - partie 1: spécifications générales (IEC 61439-1:2011, modifié) + BS EN 61439-2:2011
| matériau | matière synthétique |
| largeur | 558 mm |
| couleur | gris |
| hauteur | 302 mm |
| mode de montage | montage direct |
| profondeur | 210 mm |
| indice de protection (IP) | IP65 |
| température d'utilisation | -25 - 50 °C |
| avec contact de télécommunication | Oui |
| tension nominale DC | 1000 V |
| nombre d'entrées | 3 |
| type d'entrée | raccord à vis |
| nombre de conducteurs (sans conducteur de protection) | 2 |
| avec raccordement de mise à terre | Oui |
| tension d'entrée DC max. | 1000 V |
| signalisation sur l'appareil | optique |
| forme de réseau TN-C-S | Non |
| forme de réseau TT | Non |
| forme de réseau TN-S | Non |
| forme de réseau TN-C | Non |
| forme de réseau TN | Non |
| forme de réseau IT | Non |
| forme de réseau DC | Oui |
| section max. de conducteur souple (fils fin) | 16 mm² |
| section max. de conducteur rigide (uni-/multifilaire) | 16 mm² |
| tension PV max. | 1000 V |
| classe d'essai type 2 | Oui |
