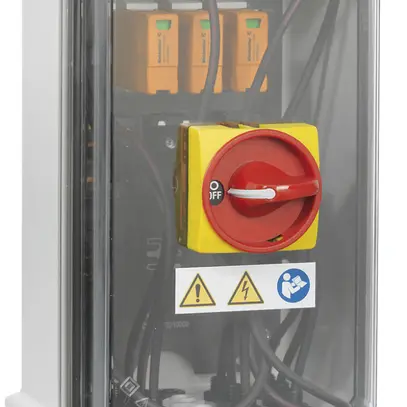

Generatoranschlusskasten Weidmüller GAK PVN DC 3IN/3OUT×1 1MPPT SW SPD1R EVO, für Wechselrichter mit 1 MPP-Tracker, geeignet zum Schutz der DC- Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über EVO Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2032, bis zu 3 Ausgänge Anschluss über EVO Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2032, mit DC-Schalter, 1 Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², alles entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011
| Werkstoff | Kunststoff |
| Breite | 186 mm |
| Farbe | grau |
| Höhe | 302 mm |
| Montageart | Direktmontage |
| Tiefe | 175 mm |
| Schutzart (IP) | IP65 |
| Einsatztemperatur | -25 - 50 °C |
| Anzahl der Eingänge | 3 |
| Art der Einführung | Verschraubung |
| Mit Erdungsanschluss | Ja |
| Max. Eingangsspannung DC | 1000 V |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
