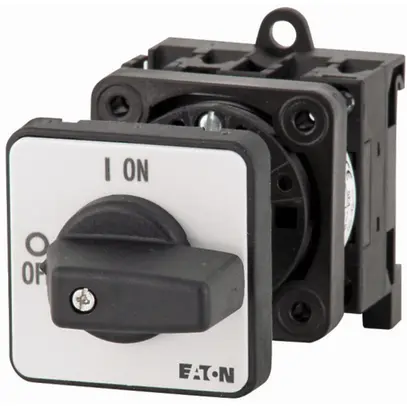

Interruttore rotativo INS ACC-CHIUS Eaton, identificativo del tipo: P1, contatto di commutazione ausiliario installabile a posteriori, grado di protezione: frontale IP30, norme e regolamenti: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, interruttore di manovra-sezionatore secondo IEC/EN 60947-3
| larghezza | 69 mm |
| altezza | 70 mm |
| profondità | 91 mm |
| bloccabile | No |
| adatto per fissaggio a pavimento | No |
| numero di poli | 4 |
| grado di protezione (IP), lato frontale | IP30 |
| numero di interruttori | 1 |
| max. tensione d’esercizio nominale Ue per AC | 690 V |
| adatto per costruzione intermedia | No |
| adatto per montaggio distributore | Si |
| tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
| tipo di elemento di azionamento | manopola corta |
| corrente permanente nominale Iu | 25 A |
| tipo di collegamento circuito elettrico principale | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| tensione d’esercizio nominale | 690 - 690 V |
| numero di contatti ausiliari, invertitori | 0 |
| potenza d’esercizio nominale per AC-3, 400 V | 7.5 kW |
| corrente di corto circuito nominale condizionale Iq | 80 kA |
| azionamento a motore opzionale | No |
| resistenza a corrente di breve durata Icw | 0.64 kA |
| potenza d’esercizio nominale per AC-23, 400V | 13 kW |
| versione interruttore di sicurezza | No |
| versione interruttore principale | No |
| versione dispositivo di arresto d’emergenza | No |
| azionamento a motore integrato | No |
| colore dell’elemento di azionamento | nero |
| corrente nominale permanente per AC-23, 400V | 25 A |
| versione invertitore | No |
| potenza di interruzione a 400 V | 13 kW |
| corrente nominale permanente per AC-21, 400 V | 25 A |
| sganciatore di tensione opzionale | No |
| adatto per fissaggio frontale centrale | No |
| adatto per fissaggio frontale a 4 fori | No |
| versione interruttore di manutenzione/riparazione | No |
